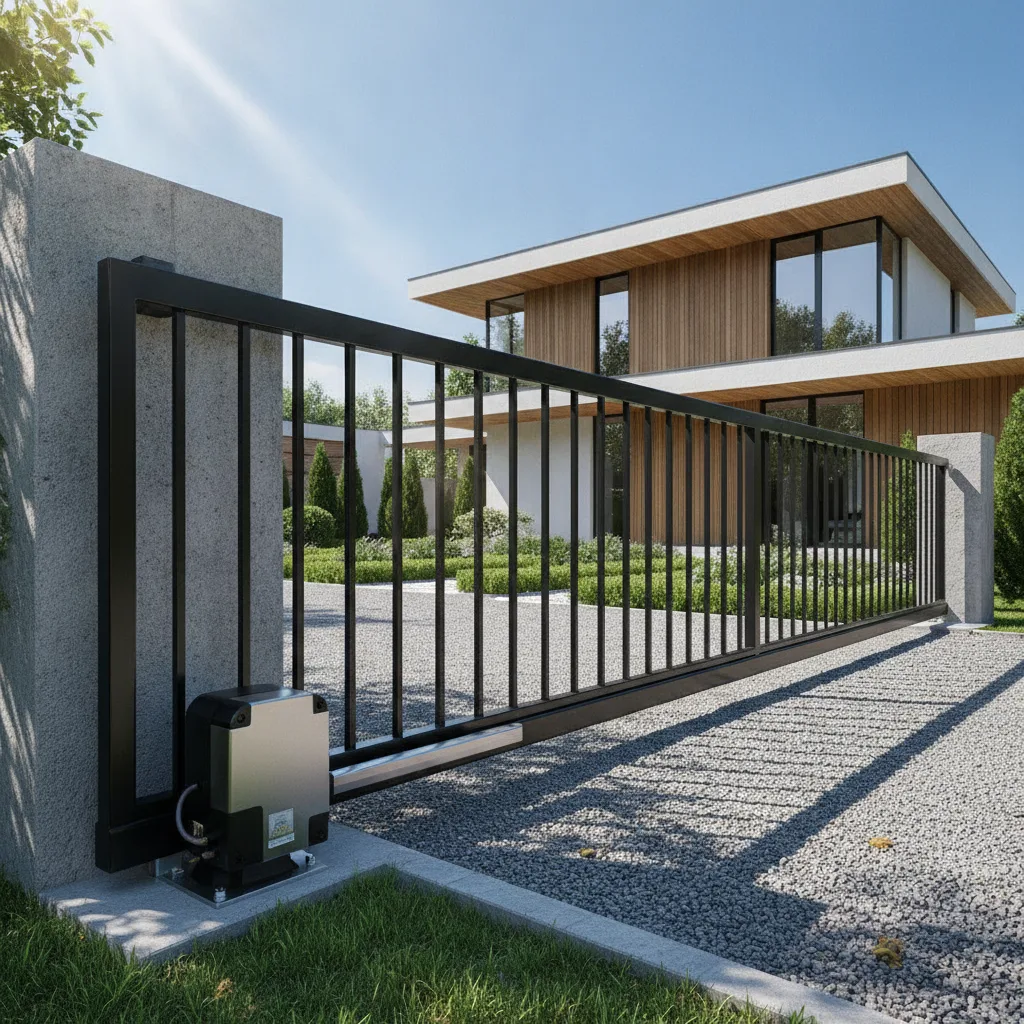

Portail coulissant autoportant motorisation | Guide complet

Un portail coulissant autoportant motorisation est un sujet qui mérite une attention particulière, car ce type d’installation diffère sensiblement d’un portail coulissant classique sur rail au sol. La structure porteuse, le poids du vantail, la fixation du moteur et les accessoires de sécurité obéissent à des contraintes spécifiques que tout propriétaire ou installateur doit maîtriser avant de se lancer.

Choisir le bon automatisme, respecter les normes en vigueur et anticiper les points de vigilance sont les trois piliers d’une installation réussie et durable. Ce guide vous accompagne pas à pas dans cette démarche.

Portail coulissant autoportant motorisation | Guide complet

Temps de lecture : ~9 min

1. Résumé en bref
2. Qu’est-ce qu’un portail coulissant autoportant ?
3. Portail autoportant vs portail coulissant sur rail : tableau comparatif
4. Peut-on motoriser tous les portails coulissants autoportants ?
5. Portail coulissant autoportant motorisation : choisir le bon moteur
6. Fondation béton et fixation du moteur : une étape non négociable
7. Crémaillère et pignon : le cœur de la transmission
8. Sécurités obligatoires et normes à respecter
9. Étapes clés de l’installation d’une motorisation portail autoportant
10. Peut-on installer soi-même la motorisation d’un portail autoportant ?
11. Aller plus loin avec la motorisation de portail autoportant
12. Questions fréquentes

Résumé en bref

• Autoportant vs rail au sol : un portail autoportant est suspendu, sans rail encastré dans le sol, ce qui impose des contraintes de structure et de motorisation spécifiques.
• Critères de choix du moteur : le poids, la longueur du vantail et la fréquence d’utilisation déterminent la puissance et le modèle d’automatisme à retenir.
• Fondation et fixation : une platine scellée dans le béton est indispensable pour ancrer le moteur de manière stable et durable.
• Sécurités obligatoires : cellules photoélectriques, feu clignotant et détection d’obstacles sont requis par les normes européennes.
• Normes électriques : le câblage doit respecter la NF C 15-100 et l’installation être conforme à la Directive Machines 2006/42/CE.
• DIY ou professionnel : la pose est accessible à un bricoleur avancé, mais certaines étapes nécessitent des compétences en électricité et en maçonnerie.

Qu’est-ce qu’un portail coulissant autoportant ?

Principe du portail coulissant autoportant

Un portail coulissant autoportant, parfois appelé portail coulissant sans rail motorisé, est un vantail qui glisse latéralement sans s’appuyer sur un rail encastré dans le sol. Son poids repose intégralement sur des galets porteurs fixés à la structure, tandis que des galets de guidage en partie haute assurent la stabilité latérale. Ce principe constructif est particulièrement prisé lorsque le sol de l’entrée est en pente, pavé ou qu’il est impossible d’encastrer un rail sans travaux lourds.

La différence fondamentale avec un portail coulissant sur rail tient à la répartition des charges. Sur un modèle à rail, le sol absorbe une partie du poids du vantail sur toute sa longueur de déplacement. Sur un autoportant, l’intégralité du poids est concentrée sur le poteau de départ et le chariot de roulement, ce qui exige une structure porteuse dimensionnée en conséquence et un contrepoids correctement positionné pour équilibrer le porte-à-faux. Des fabricants comme Betafence avec le modèle Robusta SC ou Lippi avec la gamme STEM ont développé des notices de pose précises pour encadrer cette contrainte.

Portail autoportant vs portail coulissant sur rail : tableau comparatif

Différences principales entre portail autoportant et portail sur rail

Comparaison entre portail coulissant sur rail et portail coulissant autoportant

Critère	Portail coulissant sur rail	Portail coulissant autoportant
Rail au sol	Oui, encastré ou en surface	Non
Contrainte de sol	Sol plat obligatoire	Compatible sol en pente ou pavé
Répartition du poids	Sur le rail et le chariot	Sur le poteau de départ uniquement
Structure porteuse	Standard	Renforcée, avec contrepoids
Encombrement en ouverture	Espace dégagé côté ouverture	Espace de débattement important côté contrepoids
Motorisation	Moteur au sol standard	Moteur avec platine et scellement béton adaptés
Entretien	Nettoyage du rail nécessaire	Vérification des galets et du chariot

Peut-on motoriser tous les portails coulissants autoportants ?

Vérifier la motorisabilité de votre portail

La réponse courte est non, pas systématiquement. Une étude préalable de faisabilité, telle que recommandée par le groupement professionnel Actibaie, est indispensable avant toute motorisation. Plusieurs conditions doivent être réunies : le vantail doit coulisser librement à la main sans effort excessif, la structure porteuse doit être en bon état, et le poteau de départ doit être suffisamment ancré pour supporter les sollicitations mécaniques de l’automatisme.

Un portail autoportant présentant du jeu dans ses galets de guidage, une déformation de la structure ou un chariot de roulement usé ne doit pas être motorisé avant réparation. L’automatisme amplifie les défauts mécaniques existants et peut endommager rapidement le moteur ou les fins de course. Il est donc conseillé de vérifier l’état de chaque galet porteur et de chaque galet de guidage avant de commander un kit de motorisation.

Bon à savoir : avant toute motorisation, faites glisser votre portail à la main sur toute sa course. S’il nécessite plus de 20 N d’effort à mi-course, un entretien ou un remplacement des galets est nécessaire avant d’installer un automatisme.

Portail coulissant autoportant motorisation : choisir le bon moteur

Critères de choix de la motorisation

Le choix d’un moteur pour portail coulissant autoportant repose principalement sur trois critères : le poids du vantail, sa longueur et la fréquence d’utilisation prévue. Ces données conditionnent la charge nominale de l’automatisme et son dimensionnement thermique.

Afin de répondre à ces exigences techniques, de nombreux fabricants proposent des solutions adaptées. Pour un portail coulissant autoportant dont le poids n’excède pas 800 kg, un ensemble tel que le Kit Motorisation CAME BX708AGS U2313 en 230V représente une option particulièrement pertinente. Ce kit complet est conçu pour offrir une automatisation fiable et sécurisée, intégrant toutes les composantes nécessaires à une installation performante. Il s’agit d’un choix judicieux pour garantir la longévité et l’efficacité de votre système.

Kit Motorisation CAME BX708AGS U2313 en 230V portail coulissant (534,00€)

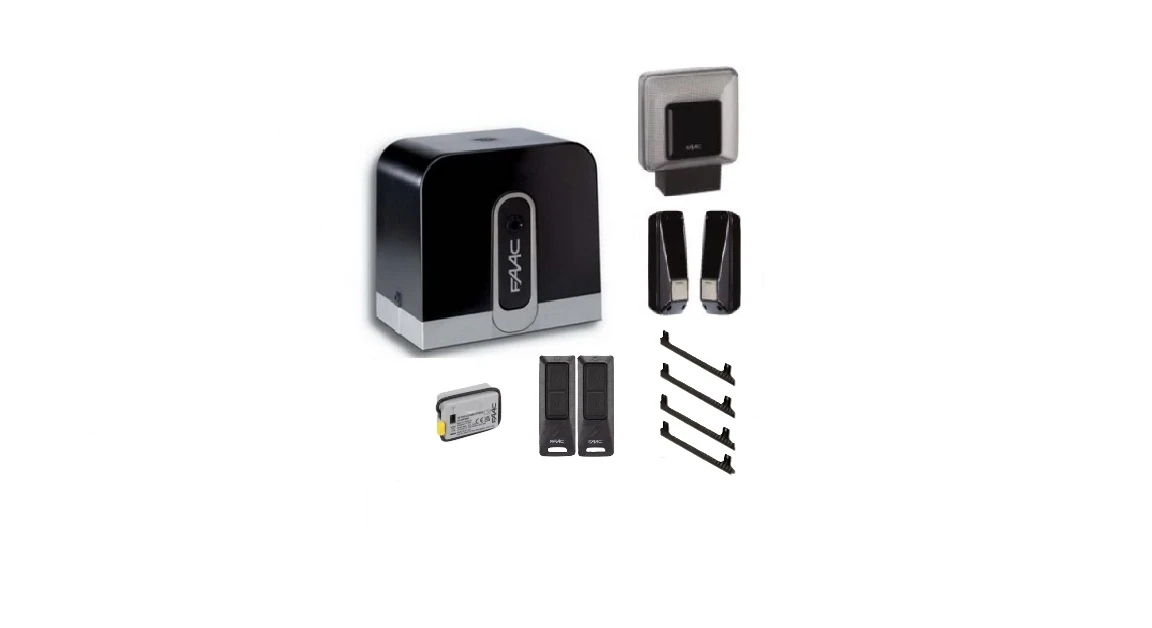

Pour un vantail jusqu’à 400 kg, un moteur d’entrée de gamme à usage résidentiel convient pour une fréquence d’utilisation inférieure à 20 cycles par jour. Les kits NICE, CAME, BFT et FAAC proposent tous des références dans cette catégorie. Pour un vantail de 400 à 800 kg, il faut opter pour un automatisme à usage intensif, avec un moteur de puissance supérieure et une électronique capable de gérer des cycles fréquents : la fréquence d’utilisation et la longueur du portail déterminent alors si un moteur 24 V ou 230 V est plus adapté. Au-delà de 800 kg, ce cas de figure dépasse le cadre résidentiel standard et relève d’une installation industrielle ou semi-industrielle nécessitant une étude spécifique.

La longueur du vantail influence directement le porte-à-faux et donc les contraintes sur le chariot de roulement. Un portail de 5 mètres autoportant génère un porte-à-faux bien plus important qu’un portail de 3 mètres, ce qui peut nécessiter un contrepoids plus lourd et une platine de fixation moteur plus robuste. Chez Les Fermetures Françaises, vous trouverez des kits de motorisation adaptés à ces différentes configurations, avec une documentation technique complète pour chaque référence.

Fondation béton et fixation du moteur : une étape non négociable

Rôle du massif béton et de la platine moteur

La fixation du moteur d’un portail autoportant électrique ne s’improvise pas. Contrairement à un portail sur rail où le moteur peut parfois être posé sur une semelle existante, un portail autoportant motorisé impose presque systématiquement une fondation béton dédiée, appelée massif de scellement. Cette fondation doit être réalisée avant la pose du moteur, avec un temps de séchage suffisant, généralement 48 à 72 heures selon les conditions climatiques.

La platine de fixation est ensuite scellée dans ce massif béton avec des tiges filetées ou des chevilles chimiques, selon les préconisations du fabricant. Certains modèles autoportants, comme ceux de la gamme Betafence Robusta SC, imposent l’utilisation d’une plaque additionnelle pour adapter la hauteur du pignon moteur à celle de la crémaillère fixée sur le vantail. La position du moteur doit être calculée avec précision pour que le jeu entre le pignon et la crémaillère soit d’environ 2 mm, ni plus ni moins, afin d’éviter les bruits de fonctionnement et l’usure prématurée.

Important : un jeu pignon-crémaillère mal réglé est la première cause de bruit anormal et d’usure prématurée sur une motorisation de portail coulissant. Vérifiez ce réglage systématiquement après la pose et après les premières semaines d’utilisation.

Crémaillère et pignon : le cœur de la transmission

La crémaillère est l’élément qui transmet le mouvement du pignon moteur au vantail. Sur un portail coulissant autoportant motorisé, elle est généralement fixée sur le bas du vantail ou sur un profilé dédié. Les crémaillères en nylon renforcé, comme la crémaillère NICE en nylon renforcé disponible chez Les Fermetures Françaises, offrent un bon rapport entre silence de fonctionnement et résistance mécanique. Pour des portails lourds ou à usage intensif, une crémaillère en fibre de verre sera préférée pour sa durabilité.

La pose de la crémaillère doit être réalisée avec soin : chaque élément doit être aligné avec précision, les jonctions entre les tronçons ne doivent pas créer de point dur, et la fixation sur le vantail doit être solidaire pour éviter tout déplacement sous l’effet des vibrations. Une crémaillère mal posée entraîne des à-coups au passage du pignon, ce qui sollicite excessivement le groupe moteur et peut déclencher les protections thermiques de l’automatisme.

Sécurités obligatoires et normes à respecter

La motorisation d’un portail coulissant autoportant est encadrée par plusieurs textes réglementaires. La Directive Machines 2006/42/CE impose que tout automatisme mis sur le marché européen intègre des dispositifs de détection d’obstacle et soit accompagné d’une déclaration CE de conformité. La norme EN 12453 définit les exigences de sécurité pour les portes et portails motorisés à usage résidentiel et industriel. L’UNAC, Union Nationale des Automaticiens de Clôture, publie des guides techniques qui précisent les obligations des installateurs en France.

Concrètement, une installation conforme doit comporter au minimum une paire de cellules photoélectriques positionnées de part et d’autre du portail pour détecter tout obstacle dans la trajectoire, un feu clignotant visible depuis la voie publique pour signaler le mouvement du vantail, et un système de détection d’obstacle intégré au moteur ou externe. Le déverrouillage manuel est également obligatoire pour permettre l’ouverture du portail en cas de coupure de courant. L’installation électrique doit être réalisée en conformité avec la norme NF C 15-100, notamment pour le câblage basse tension entre le moteur, les cellules et le tableau électrique. Les gaines techniques doivent être posées avant le coulage du béton de fondation.

Étapes clés de l’installation d’une motorisation portail autoportant

Une installation bien menée suit un ordre logique qui garantit la stabilité mécanique et la conformité électrique de l’ensemble. Voici les grandes étapes à respecter, dans l’ordre chronologique :

1. Étude de faisabilité : vérification de l’état du portail, de la structure porteuse, du poteau de départ et de la faisabilité du câblage depuis le tableau électrique.
2. Réalisation du massif béton : creusement, ferraillage si nécessaire, pose des fourreaux pour les câbles, coulage et séchage.
3. Pose de la platine et du support moteur : scellement de la platine dans le béton avec respect des cotes du fabricant.
4. Fixation de la crémaillère : pose et alignement de la crémaillère sur le vantail, réglage du jeu avec le pignon.
5. Câblage électrique : tirage des câbles basse tension dans les gaines, raccordement du moteur, des cellules, du feu clignotant et de l’alimentation.
6. Réglage des fins de course : programmation des positions d’ouverture et de fermeture, réglage de la sensibilité de détection d’obstacle.
7. Tests de sécurité : vérification du fonctionnement des cellules photoélectriques, test de la détection d’obstacle, essai du déverrouillage manuel.

Peut-on installer soi-même la motorisation d’un portail autoportant ?

La réponse dépend du profil de la personne et de la complexité de l’installation. Un bricoleur intermédiaire à avancé, habitué aux travaux de maçonnerie légère et aux raccordements électriques en basse tension, peut tout à fait réaliser cette installation en suivant scrupuleusement la notice du fabricant. Les kits de motorisation vendus chez Les Fermetures Françaises sont livrés avec une documentation technique complète, incluant les schémas de câblage et les cotes de pose, ce qui facilite grandement l’installation en autonomie.

En revanche, le raccordement au tableau électrique principal doit être réalisé par une personne habilitée si l’installation nécessite la création d’un nouveau circuit. De même, si le portail présente des défauts structurels ou si le massif béton est complexe à réaliser, il est préférable de faire appel à un professionnel. L’UNAC recommande de toujours confier la mise en service et les réglages de sécurité à un installateur qualifié, même si la pose mécanique a été réalisée par le propriétaire.

Aller plus loin avec la motorisation de portail autoportant

La motorisation d’un portail coulissant autoportant est une opération techniquement exigeante, mais tout à fait accessible dès lors que les contraintes spécifiques à ce type de portail sont bien comprises. Le poids du vantail, la qualité de la fondation béton, le réglage du jeu pignon-crémaillère et le respect des normes de sécurité sont les quatre piliers d’une installation fiable et durable.

Chez Les Fermetures Françaises, vous trouverez des kits de motorisation de marques reconnues comme NICE, CAME, BFT et FAAC, accompagnés d’une documentation technique complète pour vous aider à choisir et installer le bon automatisme selon votre configuration.

FAQ

Quelle est la durée de vie moyenne d’un moteur de portail coulissant autoportant ?

Un automatisme de portail coulissant de qualité, correctement installé et entretenu, présente généralement une durée de vie de 10 à 15 ans pour un usage résidentiel standard. Un entretien annuel des galets, de la crémaillère et des fins de course prolonge significativement cette durée.

Faut-il un transformateur séparé pour alimenter les accessoires de sécurité ?

Non, dans la grande majorité des cas. Les automatismes modernes intègrent une alimentation basse tension dédiée aux accessoires, cellules photoélectriques et feu clignotant compris. Vérifiez simplement que le nombre d’accessoires raccordés ne dépasse pas la capacité de l’alimentation intégrée indiquée dans la notice technique.

Comment régler les fins de course d’un moteur de portail coulissant autoportant ?

Le réglage des fins de course s’effectue généralement en mode apprentissage, après avoir positionné manuellement le portail en position d’ouverture maximale puis de fermeture complète. Le moteur mémorise ces deux positions et ajuste automatiquement la décélération avant l’arrêt. Consultez la notice de votre automatisme pour la procédure exacte, qui varie selon les marques.

Un portail autoportant motorisé consomme-t-il de l’électricité en veille ?

Oui, un automatisme reste alimenté en permanence pour recevoir les commandes de la télécommande et maintenir les sécurités actives. La consommation en veille est généralement faible, de l’ordre de quelques watts, mais elle doit être prise en compte si vous envisagez une alimentation solaire pour votre installation.

Quelle est la différence entre un automatisme 24 V et 230 V pour un portail autoportant ?

Un automatisme 24 V offre une sécurité accrue en cas de contact accidentel avec les câbles basse tension, et permet généralement une gestion plus fine de la force et de la vitesse d’ouverture. Un automatisme 230 V est souvent plus puissant et mieux adapté aux portails lourds ou à usage très fréquent. Le choix dépend du poids du vantail, de la fréquence d’utilisation et des possibilités de câblage sur site.
