Résumé en bref
- Un portail battant asymétrique est motorisable si chaque vantail respecte les limites de poids et de longueur du moteur choisi.
- Le type de motorisation (vérin, bras articulé) se choisit en fonction des dimensions du plus petit vantail et de la configuration du terrain.
- Des réglages spécifiques, notamment le décalage d’ouverture entre les deux battants, sont indispensables pour un fonctionnement fiable.
- L’installation électrique doit respecter la norme NF C 15-100 et les équipements doivent être conformes à la norme NF EN 13241.
- Les dispositifs de sécurité (cellule photoélectrique, feu clignotant, bord sensible) sont obligatoires pour prévenir tout risque d’écrasement.
Peut-on motoriser un portail battant à 2 vantaux asymétriques ?
Conditions de motorisation d’un portail battant asymétrique
La réponse est oui, sous réserve de vérifier plusieurs critères avant d’engager les travaux. La motorisation d’un portail battant 2 vantaux asymétriques est une configuration que les fabricants ont anticipée, et certains modèles de motorisation mentionnent explicitement leur compatibilité avec les portails à battants de tailles différentes.
La règle fondamentale est simple : le grand vantail doit rester dans les limites de longueur et de poids préconisées par le constructeur du moteur, et le petit vantail doit être suffisamment long pour accueillir le système d’entraînement.
Les contraintes varient selon le type de motorisation envisagée. À titre indicatif, une motorisation à piston nécessite généralement un vantail d’au moins 1,5 mètre, tandis qu’une motorisation à vérin peut fonctionner sur un battant d’environ 70 centimètres minimum. Une motorisation à bras articulé requiert quant à elle un vantail d’au moins 1 mètre. Ces valeurs sont données à titre indicatif et doivent être vérifiées dans la notice du fabricant pour chaque référence de produit. Le poids et les dimensions des vantaux constituent donc le premier filtre à appliquer avant tout achat.
Bon à savoir : Un portail battant asymétrique avec un grand vantail dépassant 2,5 mètres ou 250 kilogrammes sort du cadre des motorisations résidentielles standard. Dans ce cas, il convient de se tourner vers des équipements à usage intensif, prévus pour des portails lourds ou de grande portée.
Quelle motorisation choisir pour un portail asymétrique 1/3 – 2/3 ?
La répartition 1/3 – 2/3 est la configuration asymétrique la plus répandue. Elle signifie que le petit vantail représente environ un tiers de la largeur totale du portail, et le grand vantail les deux tiers restants. Cette différence de longueur implique que les deux moteurs ne travaillent pas dans les mêmes conditions mécaniques, et que la programmation de la motorisation doit tenir compte de ce déséquilibre.
Pour répondre précisément aux exigences d’un portail battant asymétrique, une motorisation spécifique, capable de gérer les forces inégales, est indispensable. Il est essentiel de s’orienter vers des équipements fiables, conçus pour offrir une performance optimale malgré cette configuration particulière. Dans cette optique, le Kit CAME ATI U7084 en 230V avec fin de course représente une solution éprouvée et performante pour automatiser votre portail double battant.

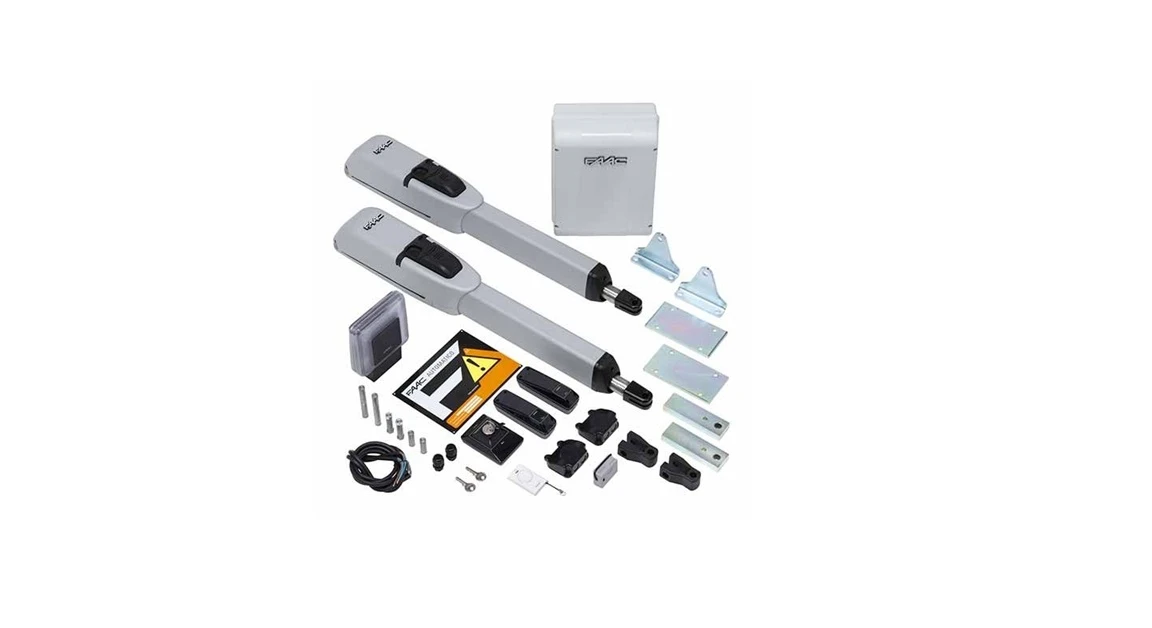

Kit CAME ATI U7084 en 230V avec fin de course (936,00€)
Motorisation à vérin pour portail asymétrique
Deux grandes familles de motorisation sont adaptées à cette configuration. La motorisation à vérin, également appelée motorisation à piston, s’intègre directement dans le pilier ou se fixe en applique sur la face intérieure du portail. Elle convient aux portails ouvrant vers l’intérieur comme vers l’extérieur, aux terrains en pente et aux portails à remplissage plein ou ajouré.
Motorisation à bras articulé pour portail asymétrique
La motorisation à bras articulé se fixe sur le pilier et pousse le vantail par un bras mécanique. Elle offre une ouverture pouvant atteindre 120 degrés selon les modèles, et s’adapte bien aux configurations asymétriques ainsi qu’aux terrains en dénivelé.
Le tableau ci-dessous résume les principales caractéristiques de chaque type de motorisation en fonction des contraintes d’un portail asymétrique.
| Type de motorisation | Longueur minimale du petit vantail | Ouverture maximale | Compatible pente | Compatible ouverture extérieure |
|---|---|---|---|---|
| Vérin (piston hydraulique) | ≈ 70 cm | 90° à 110° | Oui | Oui |
| Bras articulé | ≈ 1 m | Jusqu’à 120° | Oui | Oui |
| Motorisation à piston | ≈ 1,5 m | 90° | Limitée | Selon modèle |

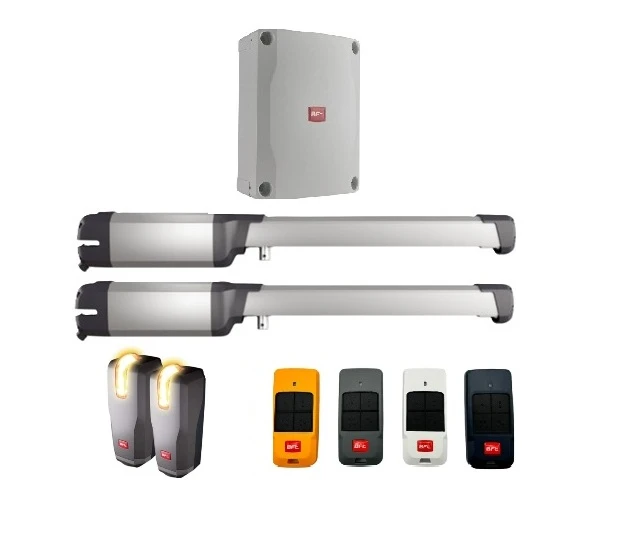

Pour un kit de motorisation de portail battant asymétrique, Les Fermetures Françaises propose des équipements de marques reconnues comme NICE, CAME, BFT ou FAAC, compatibles avec des portails résidentiels à deux battants. Chaque kit inclut généralement les deux moteurs, la centrale de commande, les télécommandes et les accessoires de fixation.
Réglages spécifiques pour un portail battant asymétrique motorisé
C’est sur ce point que la motorisation d’un portail asymétrique se distingue le plus d’une installation classique. Deux vantaux de longueurs différentes ne se comportent pas de la même façon mécaniquement : le grand battant est plus lourd, plus sensible à la prise au vent et nécessite un effort moteur plus important. Le petit battant, lui, atteint sa position d’ouverture ou de fermeture plus rapidement.
Le premier réglage essentiel concerne le décalage d’ouverture entre les deux vantaux. Pour éviter une collision entre les battants lors de l’ouverture, il est indispensable que le grand vantail commence à s’ouvrir légèrement avant le petit, ou que le petit s’ouvre en premier selon la configuration du portail et la présence ou non d’une butée centrale. Ce décalage se programme directement dans la centrale de commande, qui gère l’ordre de démarrage de chaque moteur ainsi que le temps de pause entre les deux séquences.
Le deuxième réglage porte sur les fins de course. Chaque moteur dispose de ses propres fins de course, qui définissent les positions d’ouverture et de fermeture complètes. Sur un portail asymétrique, ces valeurs sont nécessairement différentes pour le grand et le petit vantail. Un réglage incorrect peut provoquer une sur-contrainte sur les gonds ou sur le mécanisme du moteur, voire endommager la structure du portail à terme.
Il faut également vérifier que les gonds sont en bon état et correctement dimensionnés pour supporter le poids du vantail en mouvement motorisé. Un gond usé ou mal aligné peut générer des à-coups qui perturbent la programmation et réduisent la durée de vie du moteur.
Important : Avant de motoriser un portail battant asymétrique, supprimez tous les verrouillages d’origine (gâches, loquets, verrous de sol) qui pourraient entrer en conflit avec le mouvement motorisé. Ces dispositifs doivent être remplacés par une serrure électrique ou un verrou de sol motorisé compatible avec l’automatisme.
Précautions électriques et normes à respecter
L’installation d’une motorisation de portail battant est soumise à des règles électriques précises, encadrées par la norme NF C 15-100 relative aux installations électriques basse tension. L’alimentation doit être fournie en 230 V sous 50 Hz, protégée par un disjoncteur de 10 ampères et un interrupteur différentiel de 30 milliampères placé en amont du circuit. Le câble reliant le tableau électrique au pilier doit être de section 3 x 1,5 mm² minimum, posé en gaine enterrée ou en conduit rigide selon le parcours.
La liaison entre les deux piliers, nécessaire pour alimenter le second moteur, se réalise généralement avec un câble de section 2 x 1 mm² ou supérieure selon les équipements connectés (cellule photoélectrique, feu clignotant de signalisation, clavier à code). Toutes les pièces métalliques du portail, ainsi que le conducteur de protection jaune et vert de la motorisation, doivent être raccordés à la prise de terre de l’installation.
Sur le plan de la sécurité des usagers, la norme NF EN 13241 impose la présence de dispositifs de détection pour prévenir les risques d’écrasement ou de cisaillement. Une cellule photoélectrique placée à hauteur de tibia côté passage est le dispositif le plus courant. Elle stoppe ou inverse le mouvement du portail dès qu’un obstacle est détecté dans la trajectoire des vantaux. Un feu clignotant de signalisation, visible depuis l’extérieur, doit également être installé pour avertir du mouvement imminent du portail. Pour une automatisation de portail battant asymétrique, ces éléments de sécurité sont obligatoires et doivent être inclus dès la conception du projet.
Enfin, chaque motorisation doit être accompagnée d’un dispositif de déverrouillage manuel, accessible depuis l’extérieur avec une clé triangle ou une clé personnalisée, permettant d’ouvrir le portail manuellement en cas de coupure de courant ou de panne.
Comment motoriser un portail à vantaux inégaux : les étapes clés
Étapes d’installation d’une motorisation pour portail asymétrique
Comprendre comment motoriser un portail à vantaux inégaux passe par une séquence logique d’interventions. Voici les grandes étapes d’une installation réussie.
La première étape consiste à vérifier la compatibilité du portail existant : état des gonds, alignement des vantaux, présence d’une butée centrale entre les deux battants et de butées latérales en position ouverte. Ces butées sont indispensables pour définir mécaniquement les fins de course et protéger les moteurs contre les sur-contraintes.
La deuxième étape est la préparation de l’alimentation électrique selon les règles de la norme NF C 15-100, avec la mise en place des gaines, des câbles et des protections différentielles.
La troisième étape est la pose des moteurs sur chaque pilier, selon les préconisations du fabricant. La position de fixation varie selon le type de motorisation (vérin encastré dans le pilier ou bras articulé fixé en surface) et doit tenir compte de l’angle d’ouverture souhaité.
La quatrième étape est le raccordement électrique de l’ensemble à la centrale de commande, suivi de la connexion des accessoires de sécurité : cellule photoélectrique, feu clignotant, et éventuellement un bord sensible si nécessaire.
La cinquième étape est la programmation de la motorisation : réglage des fins de course pour chaque vantail, paramétrage du décalage d’ouverture entre le grand et le petit battant, et ajustement de la sensibilité aux obstacles. Cette phase de mise en service est souvent la plus délicate sur un portail asymétrique et mérite une attention particulière.
Aller plus loin avec la motorisation d’un portail asymétrique
Motoriser un portail battant à deux vantaux de tailles inégales est un projet tout à fait accessible, à condition d’anticiper les contraintes spécifiques liées à l’asymétrie. Le choix du bon type de motorisation, le respect des limites de poids et de dimensions, les réglages précis de la centrale de commande et la conformité électrique sont les quatre piliers d’une installation réussie et durable.
Les Fermetures Françaises propose une sélection de kits de motorisation pour portails battants, avec des marques adaptées aux configurations résidentielles les plus variées, accompagnées de la documentation technique nécessaire pour mener à bien votre projet.
En résumé : motorisation d’un portail battant asymétrique
La motorisation d’un portail battant 2 vantaux asymétriques repose sur quelques principes simples : vérifier la compatibilité des vantaux avec le kit choisi, adapter le type de motorisation à la configuration du terrain et programmer correctement la centrale de commande. En respectant ces étapes, et en intégrant les dispositifs de sécurité exigés par les normes en vigueur, vous obtenez une installation fiable, confortable à l’usage et durable dans le temps.
Prendre le temps de bien préparer votre projet, de choisir un matériel adapté et de soigner les réglages permet de tirer pleinement parti de votre motorisation, tout en sécurisant les accès de votre habitation.
FAQ
Le petit vantail doit-il s’ouvrir avant ou après le grand sur un portail asymétrique motorisé ?
Cela dépend de la configuration du portail et de la présence d’une butée centrale. En règle générale, le grand vantail s’ouvre en premier à l’ouverture pour libérer le passage, et le petit vantail se ferme en premier à la fermeture. Ce séquencement est réglable dans la centrale de commande.
Faut-il deux moteurs distincts pour un portail battant à deux vantaux asymétriques ?
Oui, chaque vantail doit être équipé de son propre moteur. Les deux moteurs sont pilotés par une seule centrale de commande qui gère la synchronisation et le décalage entre les deux battants.
Un portail battant asymétrique motorisé peut-il fonctionner sur batterie de secours en cas de coupure de courant ?
Oui, la plupart des centrales de commande modernes acceptent une batterie tampon qui permet d’assurer quelques cycles d’ouverture et de fermeture en cas de coupure secteur. La capacité de cette batterie varie selon les modèles.
La norme NF EN 13241 s’applique-t-elle aux portails résidentiels privés ?
Oui, la norme NF EN 13241 s’applique à tous les portails motorisés, y compris les portails résidentiels. Elle impose notamment la présence de dispositifs de sécurité anti-écrasement et une analyse des risques liés au mouvement des vantaux.
Peut-on ajouter une gestion connectée à une motorisation de portail battant asymétrique existante ?
Oui, sous réserve de compatibilité avec la centrale de commande en place. Certains fabricants proposent des modules de connectivité additionnels permettant de piloter le portail depuis un smartphone ou de l’intégrer à un système domotique existant.
Quel est le coût approximatif d’une motorisation pour portail battant à deux vantaux asymétriques ?
Le prix d’un kit de motorisation de portail battant asymétrique varie selon la marque, le type de motorisation et les accessoires inclus. Les Fermetures Françaises propose des équipements de marques professionnelles (NICE, CAME, BFT, FAAC) dont les tarifs sont disponibles directement sur le site, sans que nous puissions indiquer de fourchette générique sans référence précise.
