Butée de sol portail battant | rôle, types et pose
La butée de sol pour portail battant est l’un de ces accessoires discrets que l’on remarque peu, jusqu’au jour où il manque. Sans elle, les vantaux claquent, les gonds s’usent prématurément et la motorisation encaisse des contraintes mécaniques répétées qui réduisent sa durée de vie.
Bien choisie et correctement posée, elle protège à la fois la structure du portail, les équipements d’automatisation et le confort quotidien des utilisateurs. Ce guide explique son rôle exact, les différents types disponibles et comment réaliser la pose soi-même en toute sérénité.
Butée de sol portail battant | rôle, types et pose
Temps de lecture : ~9 min
- Résumé en bref
- À quoi sert une butée de sol sur un portail battant ?
- Quels types de butée de sol pour portail battant choisir ?
- Comment poser une butée de sol sur un portail battant soi-même ?
- Butée de sol et portail motorisé : compatibilité et précautions
- Problèmes courants et solutions de dépannage
- Aller plus loin avec la butée de sol portail battant
- FAQ
Résumé en bref
- Rôle et définition : la butée de sol bloque mécaniquement les vantaux en fin de course pour éviter chocs, déformations et ouvertures intempestives.
- Types de butées : butée à visser, butée à sceller et sabot réglable répondent à des configurations et des usages différents.
- Critères de choix : jeu sous vantail, poids du portail, nature du sol et présence d’une motorisation sont les paramètres déterminants.
- Installation pas à pas : repérage, perçage, fixation et test de fermeture constituent les quatre étapes clés d’une pose réussie.
- Dépannage : sabot trop haut, claquement en fin de course et arrachement sont les problèmes les plus fréquents, tous solubles avec le bon matériel.
À quoi sert une butée de sol sur un portail battant ?

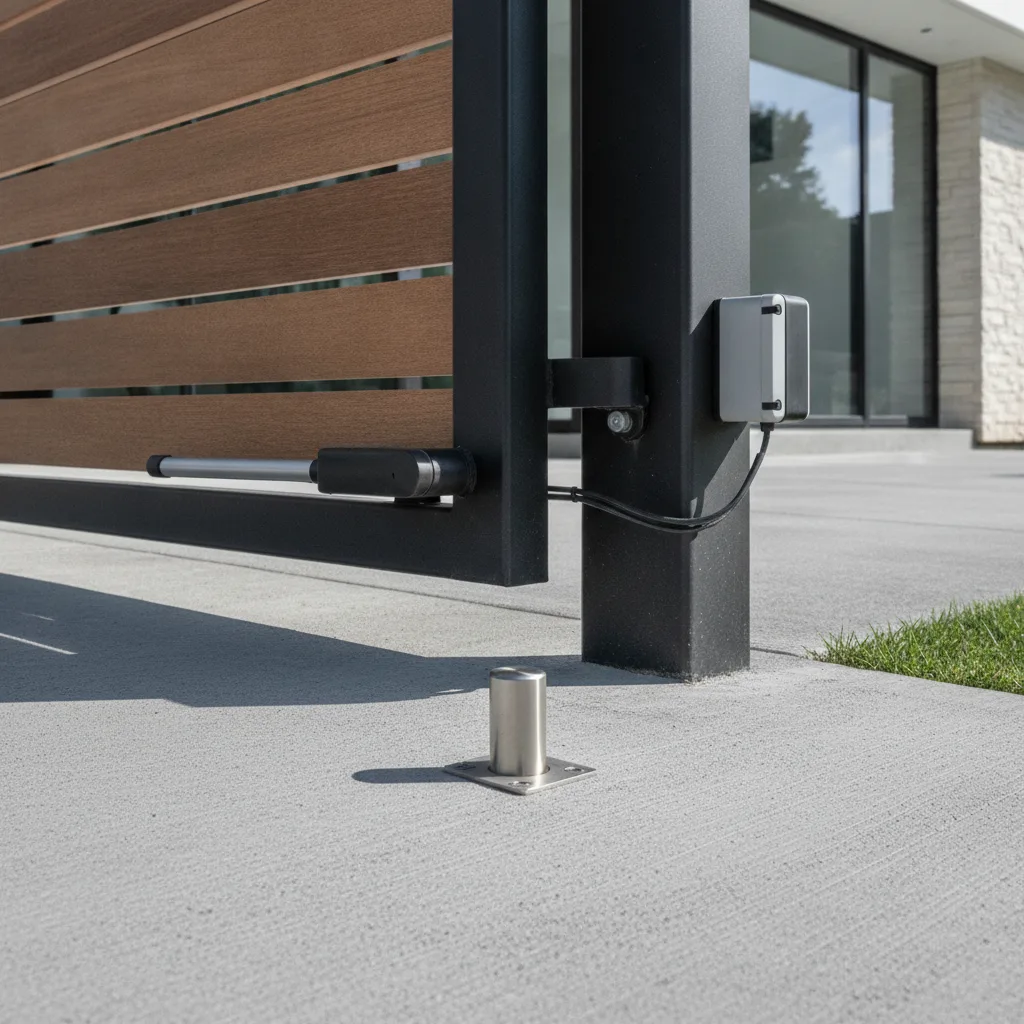

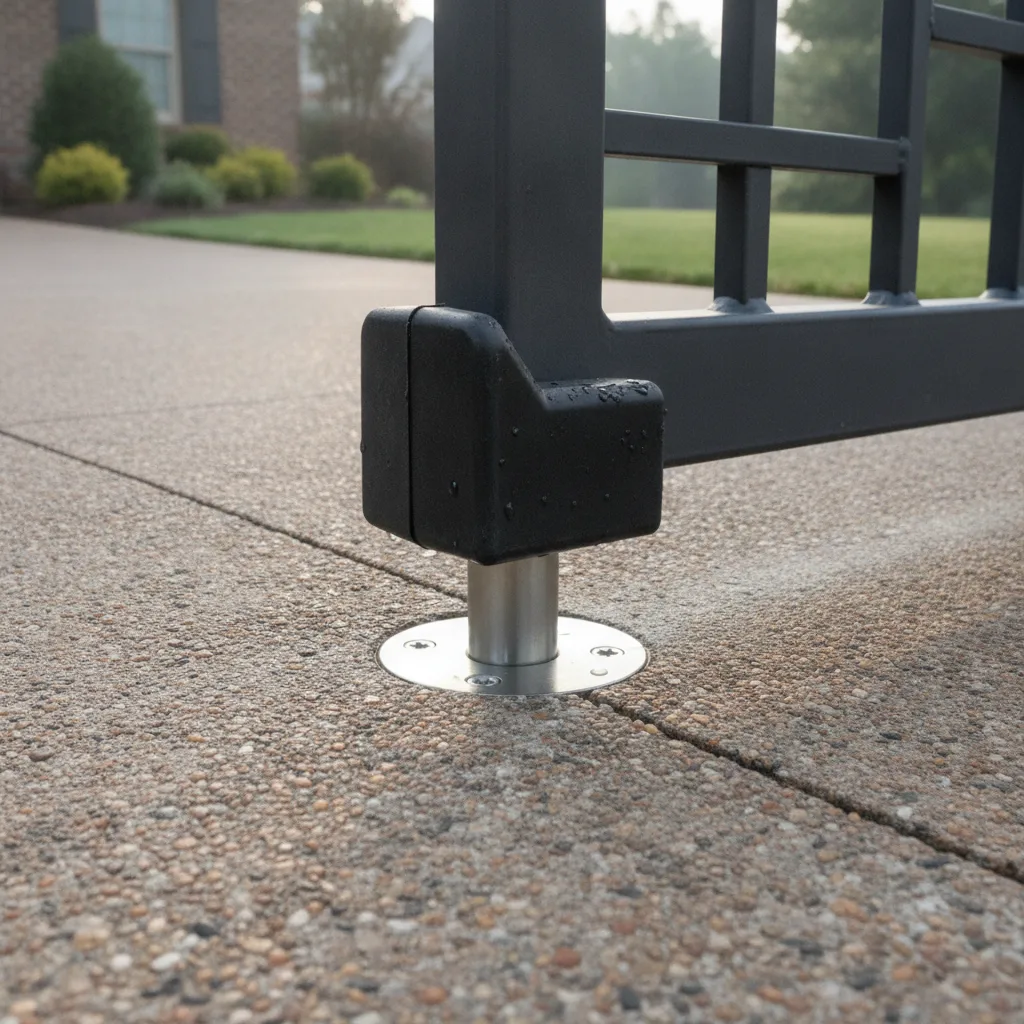

La butée de sol est un dispositif de blocage mécanique fixé au sol qui vient arrêter les vantaux d’un portail battant en fin de course, le plus souvent en position fermée. Son rôle est triple : elle absorbe l’énergie cinétique des vantaux pour éviter les chocs violents, elle maintient les battants alignés une fois fermés pour garantir une tenue correcte au vent, et elle limite l’angle d’ouverture côté motorisation pour préserver les bras et vérins de l’automatisme.
Sur un portail battant à deux vantaux, la butée est généralement placée au centre, dans l’axe de fermeture, entre les deux battants. On parle alors de sabot central ou de sabot de réception : la pièce reçoit simultanément les deux vantaux et les maintient stables. Des butées latérales peuvent compléter le dispositif en ouverture pour protéger les gonds et la motorisation contre les à-coups en cas de vent fort ou d’ouverture trop rapide.
Sur le plan de la terminologie, les termes « sabot de portail » et « butée de sol » sont souvent utilisés de façon interchangeable dans le commerce et les guides bricolage. En pratique, le sabot désigne la pièce centrale au sol qui reçoit les deux battants, tandis que la butée peut aussi désigner des arrêts latéraux positionnés en ouverture. Dans les deux cas, la fonction reste la même : stabiliser les vantaux à un point précis de leur course.
Pour un portail battant motorisé, la butée joue un rôle encore plus critique. Sans arrêt de sol portail fiable, le moteur continue de pousser les vantaux contre un obstacle non prévu, ce qui génère des contraintes sur les bras de motorisation et peut provoquer des erreurs de fin de course sur la carte électronique. La butée agit donc comme un point de référence physique qui complète, sans remplacer, le fin de course électronique de l’automatisme. C’est pourquoi la norme NF EN 13241 relative à la sécurité des portes et portails motorisés recommande que les équipements de limitation de course soient robustes et correctement dimensionnés.
Quels types de butée de sol pour portail battant choisir ?
Le marché propose trois grandes familles de butées, chacune adaptée à un profil d’installation particulier. Le tableau ci-dessous synthétise les principales caractéristiques pour vous aider à choisir.
Tableau comparatif des types de butées de sol
| Type de butée | Mode de fixation | Usage recommandé | Points forts | Limites |
|---|---|---|---|---|
| Butée à visser (chevilles) | Chevilles à frapper ou goujons d’ancrage dans dalle existante | Portail résidentiel, dalle béton en bon état | Pose rapide, remplacement facile, coût modéré | Moins résistant sur sol dégradé ou portail très lourd |
| Butée à sceller (ciment) | Scellement au sol dans une dalle béton armé ou socle maçonné | Portail lourd, usage intensif, portail agricole ou industriel | Très grande stabilité, ancrage permanent | Pose définitive, remplacement plus complexe |
| Sabot réglable en hauteur | Vissage avec réglage vertical (ex. : 20 à 45 mm sous vantail) | Portail existant avec jeu variable sous vantaux | Adaptabilité, rattrapage de niveau, compatible motorisation | Prix légèrement supérieur, visserie à contrôler régulièrement |
Les matériaux les plus courants sont l’acier galvanisé, l’acier inoxydable et les composites techniques. L’acier galvanisé offre un bon rapport résistance/prix pour un usage résidentiel standard. L’inox est préférable en environnement humide ou en bord de mer, où la résistance aux intempéries est primordiale. Les inserts en caoutchouc, appelés patins d’amortissement ou amortisseurs caoutchouc, sont intégrés dans la plupart des modèles modernes pour absorber les chocs et réduire le bruit de fin de course.
Pour un portail battant aluminium, vérifiez que le profil du vantail est compatible avec la hauteur du sabot réglable en hauteur. Un jeu sous vantail trop faible par rapport à la hauteur de la butée empêchera la fermeture correcte, tandis qu’un jeu trop important laissera les battants vibrer au vent sans contact avec la pièce d’arrêt.
Bon à savoir : sur un portail motorisé, la butée de sol doit être positionnée de façon à ce que les vantaux s’y appuient naturellement en fin de cycle, sans que le moteur ait à forcer. Un mauvais alignement entre la butée et le fin de course électronique est l’une des causes les plus fréquentes de surchauffe des automatismes.
Comment poser une butée de sol sur un portail battant soi-même ?
L’installation d’une butée à visser est accessible à un bricoleur intermédiaire, à condition de disposer d’une perceuse à percussion, de chevilles adaptées à la nature du sol et d’un niveau à bulle. Voici la séquence à suivre.
Pose d’une butée à visser
Commencez par fermer soigneusement les deux vantaux et vérifiez qu’ils sont bien alignés, c’est-à-dire que les deux battants arrivent au même niveau sans que l’un soit en avance sur l’autre. Un mauvais alignement des vantaux avant la pose est l’erreur la plus fréquente : elle conduit à des fermetures forcées et à une usure prématurée des gonds. Ajustez si nécessaire la position des gonds ou la tension des bras de motorisation avant de passer à l’étape suivante.
Une fois les vantaux bien fermés, marquez au sol l’axe central de fermeture, là où les deux battants se rejoignent. Placez la butée à cet endroit, vérifiez qu’elle repose à plat avec le niveau à bulle et tracez l’emplacement des trous de fixation. Percez ensuite au diamètre indiqué par le fabricant, généralement autour de 10 mm pour une profondeur d’environ 35 mm dans une dalle béton armé. Insérez les chevilles à frapper ou les goujons de fixation, positionnez la butée et serrez les vis ou boulons aux couples recommandés dans la notice.
Terminez par un test de fermeture complet : fermez les vantaux plusieurs fois de suite et vérifiez que le contact avec la butée est franc, sans choc violent ni jeu résiduel. Si les battants claquent, le patin d’amortissement est peut-être absent ou usé. Si les vantaux ne touchent pas la butée, la hauteur du sabot est insuffisante ou sa position doit être ajustée.
Pose d’une butée à sceller
Pour une butée à sceller, la procédure diffère : il faut couler un socle en béton ou reprendre une dalle existante en réservant un logement pour la pièce. Cette opération est plus longue mais garantit une tenue irréprochable pour les portails lourds ou très sollicités. Dans ce cas, prévoir un temps de séchage complet avant de tester le portail.
Important : avant de percer dans une dalle, assurez-vous de l’absence de câbles ou de fourreaux enterrés à l’emplacement choisi, en particulier si une motorisation de portail a été installée et que des câbles d’alimentation ou de détecteur de véhicule passent sous le seuil.
Butée de sol et portail motorisé : compatibilité et précautions
Précautions avec une motorisation de portail
L’intégration d’une butée de sol dans un système motorisé demande quelques précautions supplémentaires. Lorsqu’un portail battant est équipé d’un automatisme à bras articulé ou d’un vérin, la butée de sol doit être cohérente avec la logique d’ensemble : serrure électrique, gâche, pêne et bras de motorisation doivent tous converger vers le même point de fermeture.
Prévoyez un jeu sous vantaux suffisant, généralement entre 50 et 70 mm selon la configuration du terrain, pour que les bras de motorisation ne soient pas contraints par la hauteur de la butée. Une butée trop haute dans cette zone peut bloquer mécaniquement le cycle de fermeture et provoquer des erreurs répétées sur la centrale de commande.
Si vous envisagez d’ajouter une serrure électrique ou une gâche au portail, la position de la butée de sol doit être coordonnée avec celle de la serrure pour que l’alignement des vantaux soit parfait au moment du verrouillage. Chez Les Fermetures Françaises, vous trouverez une gamme complète d’accessoires de fixation portail battant, notamment des serrures électriques et des gâches compatibles avec les principales marques d’automatismes, pour construire un ensemble cohérent et fiable.
Les butées latérales en ouverture méritent également une attention particulière sur les portails motorisés. Elles limitent l’angle d’ouverture des battants et protègent les bras de motorisation contre les à-coups, notamment par grand vent. Leur hauteur et leur position doivent être réglées pour que le vantail s’y appuie avant d’atteindre la butée mécanique interne du moteur.
Problèmes courants et solutions de dépannage
Plusieurs situations récurrentes peuvent survenir après la pose ou au fil du temps. Le tableau ci-dessous résume les symptômes les plus fréquents, leur cause probable et la solution adaptée.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Sabot trop haut, fermeture des vantaux empêchée | Hauteur de la butée mal adaptée au jeu sous vantail | Remplacer par un modèle réglable (plage 20 à 45 mm) ou abaisser le sabot existant |
| Portail qui claque ou vibre au vent | Patin d’amortissement usé ou absent, butée mal positionnée | Vérifier l’état des inserts en caoutchouc et repositionner la butée pour éliminer le jeu résiduel |
| Arrachement de la butée | Sol instable, dalle dégradée ou fixation sous-dimensionnée | Reprendre le scellement avec une dalle localisée ou passer à une butée à sceller pour portails lourds |
Sur les portails lourds, les portails lourds nécessitent des goujons d’ancrage dimensionnés à la charge réelle, et la dalle béton armé doit présenter une épaisseur et une résistance suffisantes pour tenir dans la durée.
Aller plus loin avec la butée de sol portail battant
La butée de sol pour portail battant est un accessoire simple en apparence, mais déterminant pour la durabilité de l’ensemble de l’installation. Elle protège les gonds, préserve la motorisation, stabilise les vantaux face au vent et garantit une fermeture précise et silencieuse au quotidien.
Bien choisir entre une butée à visser, à sceller ou réglable dépend avant tout du poids du portail, de la nature du sol et de la présence ou non d’un automatisme. Une pose soignée, réalisée après un alignement correct des vantaux, assure des années de fonctionnement sans intervention.
Les Fermetures Françaises propose l’ensemble des accessoires nécessaires à une installation complète, du sabot de réception à la serrure électrique, pour tous les types de portails battants manuels ou motorisés.
FAQ
Une butée de sol est-elle obligatoire sur un portail battant motorisé ?
Elle n’est pas obligatoire au sens réglementaire strict, mais elle est fortement recommandée par les fabricants d’automatismes. Sans arrêt mécanique au sol, le moteur s’appuie uniquement sur son fin de course électronique pour stopper le cycle, ce qui augmente le risque de surchauffe et d’usure prématurée. La norme NF EN 13241 impose que les équipements de limitation de course soient robustes et adaptés à la charge.
Peut-on poser une butée de sol sur des pavés ou une allée gravillonnée ?
Sur des pavés, une butée à visser peut être fixée dans les joints élargis avec une résine d’ancrage, mais la stabilité sera inférieure à celle obtenue sur une dalle béton pleine. Sur gravillons, il faut impérativement couler un socle béton localisé avant de poser la butée, quelle que soit sa conception. Une fixation insuffisante entraîne un arrachement rapide sous les contraintes répétées de la fermeture.
Quelle différence entre une butée de fin de course et un fin de course électronique sur un automatisme ?
La butée de fin de course est un arrêt mécanique physique, fixé au sol, qui bloque le vantail à un point précis. Le fin de course électronique est un capteur intégré au moteur ou à la carte électronique qui coupe l’alimentation lorsque le vantail atteint la position programmée. Les deux systèmes sont complémentaires : le fin de course électronique arrête le moteur, la butée mécanique absorbe l’énergie résiduelle et stabilise le vantail.
Faut-il lubrifier les patins d’amortissement d’une butée de sol ?
Non, les inserts en caoutchouc ne nécessitent pas de lubrification. En revanche, il est conseillé de les inspecter une fois par an et de les remplacer dès qu’ils présentent des fissures ou un écrasement permanent, car un patin dégradé n’absorbe plus correctement les chocs et laisse les vantaux cogner directement contre le corps métallique de la butée.
Une seule butée centrale suffit-elle pour un portail battant deux vantaux ?
Dans la majorité des configurations résidentielles, un sabot central qui reçoit les deux battants simultanément est suffisant pour assurer la stabilité en position fermée. Des butées latérales en ouverture peuvent être ajoutées si le portail est exposé à des vents fréquents ou si la motorisation nécessite une protection supplémentaire de ses bras en position ouverte.
