Dimensionner une motorisation de portail battant ne se devine pas au poids ressenti du vantail. Le couple moteur d’un portail battant, calcul simplifié à l’appui, repose sur trois données seulement : la masse d’un vantail, sa longueur et un coefficient de sécurité. En quelques minutes, vous obtenez une valeur en newton-mètres qui permet de comparer objectivement les kits du marché.
Ce guide détaille la formule, propose des exemples chiffrés pour des portails PVC, aluminium, bois et fer forgé, puis explique comment traduire ce résultat en choix de motorisation à bras articulé, à vérin ou enterrée.
Couple moteur portail battant calcul et exemples 2026
Temps de lecture : ~9 min
Après avoir exploré en détail les principes de calcul du couple moteur, vous êtes désormais en mesure de déterminer précisément les besoins de votre portail battant. Pour concrétiser cette analyse en une installation fiable et durable, le choix d’un système d’automatisation performant est essentiel. Nous vous proposons ainsi de découvrir le Kit CAME FERNI U1274 en 230V, une solution complète et éprouvée, parfaitement adaptée à l’automatisation des portails double battant.

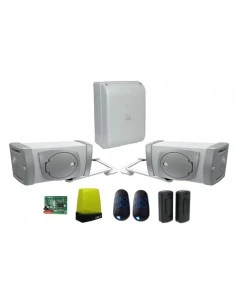

Kit CAME FERNI U1274 en 230V (2459,42€)
- Qu’est-ce que le couple et pourquoi il prime sur les watts
- Couple moteur portail battant calcul, la méthode en trois étapes
- Exemple chiffré pour un moteur de portail battant 60 kg
- Quatre exemples selon le matériau du portail
- Quel coefficient de sécurité appliquer
- Bras articulé, vérin ou motorisation enterrée
- Moteur qui force sans déplacer le vantail, que vérifier
- Lire une fiche technique sans se tromper
- Quand faire appel à un professionnel
- Aller plus loin avec le calcul du couple moteur
- Questions fréquentes sur le couple moteur portail battant
Qu’est-ce que le couple et pourquoi il prime sur les watts
Définition du couple mécanique d’un portail battant
Le couple mécanique exprime la capacité d’un moteur à faire tourner un vantail autour de son axe de pivot. Il s’exprime en newton-mètre (Nm) et combine une force et une distance par rapport au gond. Un portail léger mais très long peut ainsi exiger plus de couple qu’un portail lourd et étroit, car son centre de gravité se situe plus loin du pivot.
Pourquoi le couple prime sur la puissance en watts
C’est la raison pour laquelle la puissance électrique affichée en watts ne constitue jamais un bon critère de sélection. Entre le moteur et le vantail s’intercalent un réducteur, une vis sans fin ou un bras de transmission, dont le rendement de transmission modifie le couple réellement disponible en sortie. Les fabricants comme CAME, FAAC ou Nice raisonnent d’ailleurs en charge admissible par vantail, en kilogrammes et en mètres, plutôt qu’en puissance brute.
Couple moteur portail battant calcul, la méthode en trois étapes
La formule simplifiée pour estimer le couple moteur
Pour une première estimation fiable, la formule retenue par les sources spécialisées est la suivante : C égale la masse d’un vantail multipliée par la moitié de sa longueur, puis multipliée par un coefficient de sécurité compris généralement entre 1,5 et 2. La moitié de la longueur représente une approximation du bras de levier au centre de gravité, pour un vantail de densité homogène.
Une formule pratique proposée par une source spécialisée s’écrit ainsi : couple = poids du vantail multiplié par la longueur divisée par deux, multiplié par 1,5. Cette valeur donne le couple mécanique nécessaire au niveau du vantail, pas la valeur commerciale annoncée par un fabricant, qui dépend de sa technologie de réduction.
Les trois mesures préalables indispensables

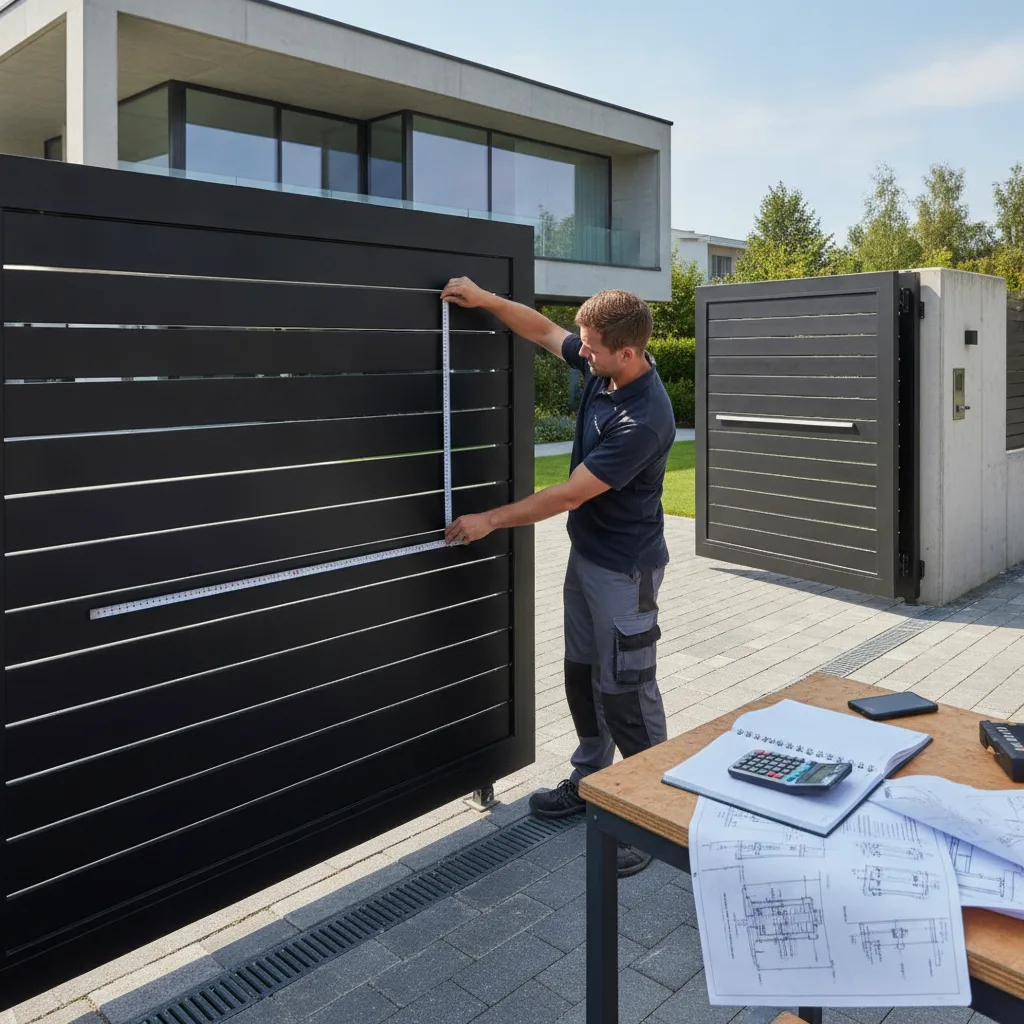

Avant de poser la moindre multiplication, trois mesures doivent être relevées avec soin, car une erreur à ce stade se propage sur tout le dimensionnement :
- La masse d’un seul vantail, obtenue par la documentation du fabricant du portail, par l’addition du cadre, du remplissage et des accessoires, ou par la masse surfacique du matériau multipliée par la surface du vantail.
- La longueur d’un vantail, mesurée entre l’axe du gond et l’extrémité libre, car plus cette distance augmente, plus le couple requis grimpe.
- L’état mécanique réel : alignement des vantaux, absence de point dur, jeu des gonds, serrage des fixations et frottements éventuels contre le sol ou les piliers.
Un point mérite d’être souligné : le calcul se fait toujours par vantail, jamais pour le poids total du portail. Une motorisation de portail battant à 2 vantaux comporte deux moteurs indépendants, chacun dimensionné pour la charge qu’il manœuvre. Diviser le poids total par deux ne fonctionne que si les deux vantaux sont strictement identiques, ce qui n’est pas le cas des portails à ouvrants inégaux.
Exemple chiffré pour un moteur de portail battant 60 kg
Prenons un portail aluminium à deux vantaux, chaque vantail pesant 60 kg pour une longueur de 1,5 m, installé en zone abritée et parfaitement réglé. Le calcul donne 60 multiplié par 0,75, soit 45, puis multiplié par 1,5, ce qui aboutit à 67,5 Nm.
Il faut donc rechercher une motorisation dont la capacité admissible par vantail dépasse cette valeur, en gardant une marge pour le vent, les frottements et les conditions réelles de pose. Cette configuration entre typiquement dans le domaine d’emploi des kits à bras articulé comme le kit Nice Hoppkit ou le kit BFT Virgo Smart BT B20 que nous référençons, à condition de vérifier l’espace disponible derrière les piliers.
Quatre exemples selon le matériau du portail
Les masses indiquées ci-dessous sont des hypothèses de travail destinées à illustrer la méthode. Elles doivent être remplacées par les valeurs réelles de votre portail, relevées sur la fiche du fabricant ou pesées.
Tableau comparatif du couple selon le matériau
| Matériau du vantail (hypothèse) | Masse d’un vantail | Longueur | Coefficient retenu | Couple estimé |
|---|---|---|---|---|
| PVC ajouré | 40 kg | 1,2 m | 1,5 | 36 Nm |
| Aluminium semi-ajouré | 60 kg | 1,5 m | 1,5 | 67,5 Nm |
| Bois plein | 110 kg | 1,5 m | 1,8 | 148,5 Nm |
| Fer forgé à tôle pleine | 150 kg | 1,8 m | 2 | 270 Nm |

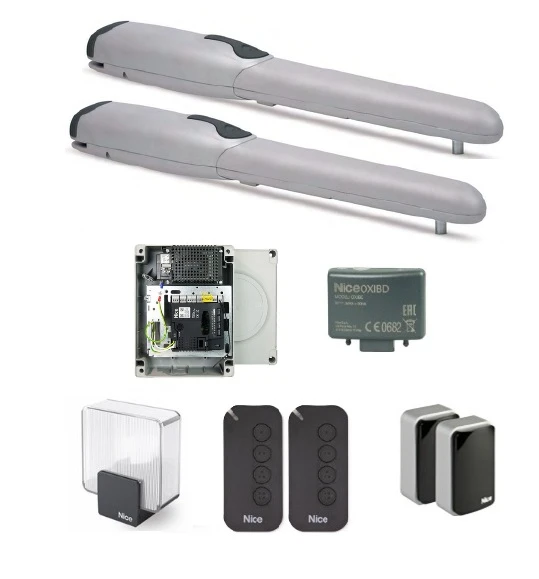

La progression est nette. Entre un vantail PVC ajouré et un vantail en fer forgé à surface pleine, le couple nécessaire est multiplié par plus de sept, alors que l’écart de masse n’est que de 3,75. La longueur et le coefficient appliqué au portail plein expliquent cette amplification. Pour un couple de vantail lourd, les gammes à vérin comme les modèles vérin CAME Axo, vérin Nice Wingo ou vérin FAAC 415L, ainsi que les motorisations enterrées, restent les plus pertinentes.
Bon à savoir
Un portail plein ou fortement exposé au vent demande une marge supérieure à celle d’un portail ajouré, car la pression s’exerce sur toute la surface du vantail et provoque des à-coups, des déclenchements de sécurité intempestifs et une usure accélérée du réducteur.
Quel coefficient de sécurité appliquer
Le coefficient absorbe tout ce que la formule ne modélise pas : frottements des gonds, légère pente du terrain, inertie au démarrage et effort du vent. Un portail léger, ajouré et bien réglé se contente de 1,5. Un portail lourd ou large justifie une valeur comprise entre 1,5 et 2. Un portail plein et exposé mérite 2, voire davantage.
En revanche, le coefficient ne doit jamais servir à compenser un défaut mécanique. Si le vantail force à la main une fois le moteur déverrouillé, la réparation des gonds ou le réglage des butées précède toujours le dimensionnement, sous peine de faire fonctionner la motorisation en surcharge permanente.
Bras articulé, vérin ou motorisation enterrée
Le couple nécessaire au vantail ne se traduit pas de la même façon selon la cinématique choisie. Le moteur à bras articulé reproduit le mouvement naturel d’un bras humain, il tolère les piliers larges et les angles d’ouverture importants, mais réclame du dégagement derrière le portail.
Le vérin, électromécanique ou hydraulique, est compact et s’installe facilement entre deux piliers étroits, mais il reste très sensible à la géométrie des points de fixation, un mauvais positionnement des pattes dégradant immédiatement le couple utile en fin de course. La motorisation enterrée, avec son caisson de fondation, offre la discrétion maximale et un excellent comportement sur les vantaux lourds, au prix d’une pose maçonnée et d’un entretien plus exigeant, notamment en matière de drainage.
Nous proposons ces trois familles en multi-marque, du kit CAME ATS en 24 V aux moteurs enterrés Nice SFAB, FAAC 770 et CAME Frog.
Moteur qui force sans déplacer le vantail, que vérifier
Signes d’un couple moteur insuffisant
Un couple insuffisant se manifeste souvent par un moteur qui démarre, vibre, puis s’arrête sans que le portail bouge. La démarche de diagnostic commence par le déverrouillage manuel du moteur, suivi d’une manœuvre complète de chaque vantail à la main pour identifier un point dur ou un frottement. Le réglage de force de l’armoire de commande ne doit être retouché qu’après avoir éliminé toute cause mécanique.
Diagnostic d’un moteur de portail battant qui force
| Symptôme | Cause probable | Solution |
|---|---|---|
| Moteur démarre, vibre puis s’arrête sans bouger le portail | Couple insuffisant ou point dur mécanique | Déverrouiller et manœuvrer chaque vantail à la main, vérifier gonds, butées et fixations |
| Vantail force à la main une fois le moteur déverrouillé | Défaut mécanique non compensable par le coefficient | Réparer les gonds ou régler les butées avant tout dimensionnement |
| La course s’arrête systématiquement au même endroit | Problème de centrale ou de fins de course | Vérifier la programmation des fins de course selon la notice du fabricant |
| Déclenchements de sécurité intempestifs | Vent fort sur portail plein, usure du réducteur | Revoir le coefficient de sécurité, contrôler cellules photoélectriques et barre palpeuse |
Il reste enfin à vérifier l’alimentation, les câbles et les dispositifs de sécurité, les fusibles et les organes de commande, avant de conclure à un sous-dimensionnement du couple.
Important
Un portail motorisé relève de la norme NF EN 13241 et de la directive Machines 2006/42/CE, avec des limites de forces d’impact définies par la NF EN 12453, ce qui impose des dispositifs anti-écrasement conformes, quel que soit le couple retenu.
Lire une fiche technique sans se tromper
Comparer votre calcul de couple aux fiches techniques
Une fois le couple estimé, la sélection se joue sur la confrontation de votre calcul avec les limites annoncées par le fabricant. Les critères suivants doivent être comparés systématiquement avant tout achat :
Ainsi, une fois ces critères évalués, il est essentiel de se tourner vers des solutions qui allient performance et fiabilité. Le Kit CAME ATI U7084 en 230V avec fin de course constitue un excellent exemple d’automatisme pour portail double battant répondant à ces exigences. Conçu pour offrir une motorisation robuste et durable, ce système s’adapte aux contraintes de couple les plus courantes. Vous le trouverez actuellement au prix de 936,00€.

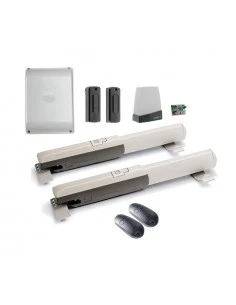

Kit CAME ATI U7084 en 230V avec fin de course (936,00€)
- Poids maximal et longueur maximale autorisés par vantail, les deux devant être respectés simultanément.
- Couple ou force disponible, angle d’ouverture maximal et fréquence d’utilisation admise.
- Type de pose accepté, dimensions minimales et maximales des piliers, compatibilité avec un portail plein ou ajouré.
- Présence de fins de course, détection d’obstacle, cellules photoélectriques et raccordement d’une barre palpeuse.
Un détail est souvent négligé : un kit peut accepter 300 kg par vantail mais plafonner à 2 m de longueur. Un vantail de 2,5 m pesant 150 kg sort alors du domaine d’emploi, même si la masse paraît confortable. En cas d’alimentation solaire, pensez également à la réserve d’énergie : les kits 24 V associés à un panneau comme le Solemyo Nice ou l’Ecosol BFT conservent le couple nominal mais limitent le nombre de cycles quotidiens.
Quand faire appel à un professionnel
La formule simplifiée, la notice du fabricant et un contrôle manuel suffisent dans la grande majorité des installations résidentielles. L’intervention d’un installateur ou d’un bureau d’études devient utile dès que la configuration sort du standard : vantail de plus de 2,5 m, portail en forte pente, terrain très exposé, usage collectif intensif ou mise en conformité d’un parc existant.
Dans ces cas, le calcul détaillé décompose le couple total en contributions du poids, des frottements, du vent et de l’accélération, et prend en compte le rendement de la transmission. C’est également le moment d’intégrer la vérification des forces d’impact exigée par la réglementation.
Aller plus loin avec le calcul du couple moteur
Retenez la séquence : pesez un vantail, mesurez sa longueur, appliquez la formule avec un coefficient de 1,5 à 2, puis confrontez le résultat aux limites de poids et de longueur du kit visé. Cette méthode protège contre le sous-dimensionnement, première cause de pannes prématurées sur les motorisations de portail battant.
Nos équipes restent disponibles pour valider votre calcul, vérifier la compatibilité d’un bras, d’un vérin ou d’un moteur enterré avec vos piliers, et vous livrer un ensemble complet, documentation technique et schémas de câblage inclus.
FAQ – questions fréquentes sur le couple moteur portail battant
Le couple annoncé par un fabricant correspond-il au couple au vantail ?
Pas toujours. Certains constructeurs communiquent le couple en sortie de réducteur, d’autres la poussée d’un vérin en newtons. Pour comparer deux modèles, basez-vous en priorité sur la charge admissible par vantail exprimée en kilogrammes et en mètres, puis sur la fiche technique détaillée.
L’angle d’ouverture modifie-t-il le couple nécessaire ?
Il ne change pas la masse à déplacer, mais il influence la cinématique. Au-delà de 100 degrés, un vérin perd en bras de levier et demande un positionnement de fixation très précis, alors qu’un bras articulé conserve un comportement plus linéaire jusqu’à 120 degrés environ.
Une serrure électrique change-t-elle le dimensionnement ?
Elle n’augmente pas le couple à calculer, mais elle devient quasi indispensable sur les vantaux longs ou exposés au vent, car elle évite que le moteur assure seul le maintien en position fermée, ce qui use prématurément le réducteur.
Faut-il un couple supérieur si le portail s’ouvre en montant ?
Oui. Une pente ajoute une force résistante permanente à l’ouverture. Dans cette situation, un coefficient de 2 constitue un minimum et un contrôle de la garde au sol s’impose pour éviter tout frottement en fin de course.
Peut-on conserver le même moteur après un changement de remplissage ?
Remplacer un remplissage ajouré par une tôle pleine augmente à la fois la masse et la prise au vent. Le calcul doit être refait intégralement, car cette modification suffit souvent à faire passer l’installation hors du domaine d’emploi du moteur existant.
Pour conclure sur le calcul du couple moteur de portail battant
En pratique, le dimensionnement d’une motorisation de portail battant repose donc sur quelques données simples : la masse réelle d’un vantail, sa longueur et un coefficient de sécurité adapté à son exposition.
En appliquant la formule expliquée dans ce guide puis en confrontant le résultat aux limites indiquées sur les fiches techniques, vous réduisez fortement les risques de sous-dimensionnement et prolongez la durée de vie de votre installation.
