Motorisation portail battant enterrée | Guide complet
Vous souhaitez automatiser votre portail battant sans compromettre l’élégance de votre façade ? La motorisation portail battant enterrée répond précisément à cette exigence. Entièrement dissimulée dans le sol, elle offre un rendu visuel impeccable, une robustesse mécanique supérieure et une résistance accrue aux intempéries et au vandalisme.
Réservée aux projets qui valorisent la discrétion et la longévité, cette solution haut de gamme s’impose comme la référence pour les portails neufs ou les rénovations premium. Voici tout ce qu’il faut savoir avant de faire votre choix.
Motorisation portail battant enterrée | Guide complet
Temps de lecture : ~9 min
- Principe et fonctionnement d’une motorisation de portail battant enterrée
- Les avantages de la motorisation portail battant enterrée
- Motorisation enterrée ou bras articulé : quel est le meilleur choix ?
- Installation d’une motorisation enterrée : ce qu’il faut anticiper
- Quel budget prévoir pour une motorisation de portail battant enterrée ?
- Marques et modèles recommandés pour la motorisation enterrée
- Entretien d’une motorisation de portail battant enterrée
- Choisir votre kit de motorisation portail battant enterrée
- FAQ
Principe et fonctionnement d’une motorisation de portail battant enterrée

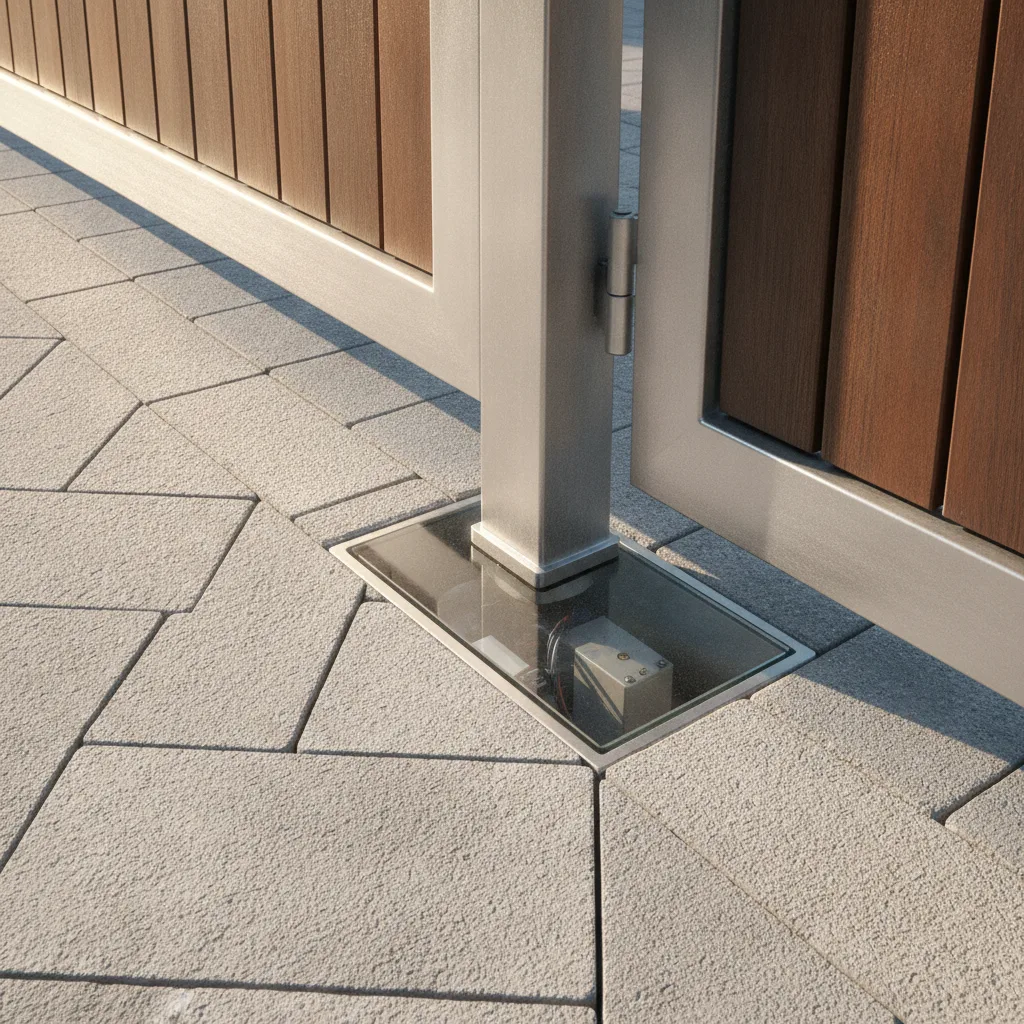

Une motorisation enterrée pour portail battant est composée d’un moteur logé dans une caisse de fondation enterrée au pied de chaque vantail, directement contre le pilier. Le mécanisme interne, constitué d’un moteur électrique, de leviers et d’étriers de fixation, fait office de charnière active entre le sol et le vantail. Lorsque la commande est activée, le bras interne pousse ou tire le bas du vantail pour l’ouvrir ou le fermer, sans qu’aucun élément ne soit visible depuis l’extérieur.
L’alimentation électrique est assurée par un câble en 220 V passant sous le seuil ou dans une gaine enterrée. Les fins de course intégrés au caisson permettent de régler précisément les positions d’ouverture et de fermeture. Ce type de motorisation est qualifié de solution « encastrée » ou « motorisation intégrée » dans le sol, par opposition aux motorisations en applique qui restent visibles sur la face interne du portail.
Bon à savoir : certains moteurs enterrés permettent une ouverture maximale de 180 degrés, ce qui est particulièrement utile lorsque l’espace intérieur doit être entièrement dégagé pour le passage de véhicules larges.
Les avantages de la motorisation portail battant enterrée
Esthétique, discrétion et robustesse
La motorisation portail battant enterrée présente plusieurs atouts qui justifient son positionnement haut de gamme. Le premier est évidemment la discrétion esthétique totale : aucun bras articulé, aucun vérin, aucun boîtier visible ne vient perturber la ligne du portail ou de la façade. Le portail semble s’ouvrir et se fermer seul, ce qui produit un effet visuel soigné, particulièrement apprécié dans les résidences contemporaines ou les propriétés de caractère.
Sur le plan technique, la protection des organes mécaniques à l’intérieur du caisson de fondation confère à cette motorisation une durabilité mécanique supérieure. Les pièces sont à l’abri des chocs, des projections d’eau et des tentatives de sabotage, ce qui renforce la résistance aux intempéries et la résistance au vandalisme. Les spécialistes s’accordent à dire que ce type de motorisation est l’une des solutions les plus pérennes du marché.
La compatibilité avec des portails lourds est également un point fort. Selon les modèles et les marques, les moteurs enterrés peuvent prendre en charge des vantaux allant jusqu’à 600 kg et 4 mètres de longueur, ce qui les rend adaptés aux portails imposants en acier, en aluminium, en bois ou en PVC. Enfin, l’absence de bras articulés libère l’espace latéral, un avantage concret lorsque les abords du portail sont encombrés ou que les piliers sont particulièrement larges.
Motorisation enterrée ou bras articulé : quel est le meilleur choix pour votre portail battant ?
Pour choisir en connaissance de cause, il est utile de comparer les trois grandes familles de motorisation pour portail battant : le bras articulé, le vérin électrique et la motorisation enterrée. Le tableau ci-dessous récapitule les critères essentiels.
| Critère | Bras articulé | Vérin électrique | Motorisation enterrée |
|---|---|---|---|
| Visibilité | Visible côté intérieur | Visible côté intérieur | Totalement invisible |
| Esthétique | Moyenne | Moyenne à bonne | Excellente |
| Complexité d’installation | Simple à moyenne | Moyenne | Élevée (maçonnerie requise) |
| Budget matériel | 300 à 900 euros | 500 à 1 200 euros | 800 à 3 000 euros |
| Résistance aux intempéries | Bonne | Bonne | Très bonne |
| Résistance au vandalisme | Faible à moyenne | Moyenne | Élevée |
| Adaptée à un portail existant | Oui, facilement | Oui | Difficile sans reprendre la maçonnerie |
| Poids maximal du vantail | Jusqu’à 400 kg selon modèle | Jusqu’à 500 kg selon modèle | Jusqu’à 600 kg selon modèle |
La motorisation à bras articulé pour portail battant reste la solution la plus accessible et la plus répandue pour une installation sur portail existant. Le vérin offre une puissance intéressante pour les portails lourds. La motorisation enterrée se positionne comme la solution premium pour les projets neufs ou les rénovations qui placent la discrétion esthétique et la durabilité au premier plan.
Installation d’une motorisation enterrée pour portail battant : ce qu’il faut anticiper
L’installation d’une motorisation de portail battant enterrée est sensiblement plus complexe que celle d’une motorisation en applique. Elle implique des travaux de maçonnerie qui ne peuvent pas être improvisés.
Les grandes étapes de l’installation
La première étape est le terrassement : il faut creuser au pied de chaque vantail, à proximité immédiate du pilier, pour installer les caisses de fondation. Ces caissons doivent être posés à la bonne profondeur et parfaitement de niveau pour garantir le bon fonctionnement mécanique du moteur. Une fois les caissons en place, les câbles d’alimentation en 220 V et les câbles de commande sont passés dans des gaines enterrées jusqu’à l’armoire de commande, généralement logée dans le pilier ou à proximité.
L’évacuation des eaux est un point critique souvent sous-estimé. Un caisson mal drainé peut entraîner une immersion prolongée du moteur, ce qui altère les composants électroniques et réduit la durée de vie de l’automatisme. Les fabricants comme CAME, FAAC et BFT prévoient des systèmes d’étanchéité du caisson et des drains intégrés, mais leur efficacité dépend aussi de la qualité de la pose. Une fois les moteurs fixés sur leurs étriers de fixation et les bras internes reliés aux vantaux, le béton est coulé pour sceller les caissons. Les fins de course sont ensuite réglés pour définir les positions d’ouverture et de fermeture.
Important : la motorisation enterrée est idéalement prévue lors de la construction ou du remplacement d’un portail neuf. L’intégrer sur un portail battant existant sans reprendre la maçonnerie est techniquement possible dans certains cas, mais nécessite toujours l’intervention d’un installateur qualifié pour évaluer la faisabilité.
Quel budget prévoir pour une motorisation de portail battant enterrée ?
Coût du matériel
Le budget d’une motorisation enterrée pour portail battant deux vantaux se décompose en deux postes principaux : le matériel et la pose. Pour le matériel, les fourchettes de prix varient selon la gamme et la marque choisies. Les kits d’entrée de gamme débutent autour de 800 à 1 000 euros, tandis que les systèmes de qualité supérieure, notamment chez CAME, FAAC ou BFT, se situent entre 1 500 et 3 000 euros. Ces prix s’entendent hors pose et hors accessoires complémentaires tels que les photocellules de sécurité, le feu clignotant ou le portier vidéo.
Coût de la pose
La pose représente un surcoût significatif par rapport à une motorisation à bras articulé, en raison des travaux de maçonnerie induits : terrassement, pose des caissons, coulage du béton, passage des gaines. Selon la configuration du chantier, la main-d’œuvre peut représenter entre 400 et 1 000 euros supplémentaires, voire davantage si des travaux de voirie sont nécessaires. Il est donc recommandé de demander plusieurs devis à des installateurs qualifiés avant de s’engager.
Chez Les Fermetures Françaises, vous trouvez des motorisations enterrées de marques reconnues comme CAME, FAAC et BFT, avec la documentation technique complète et les accessoires nécessaires à une installation conforme. Notre catalogue multi-marque vous permet de comparer les solutions disponibles et de sélectionner le kit le mieux adapté à votre portail battant, à son poids et à votre usage quotidien.
Marques et modèles recommandés pour la motorisation enterrée
Plusieurs fabricants proposent des gammes de moteurs enterrés pour portail battant reconnues pour leur fiabilité et leur longévité. CAME, FAAC et BFT sont les trois références les plus présentes sur le marché français, avec des kits adaptés à des portails allant de quelques centaines de kilogrammes à des vantaux très lourds destinés à un usage intensif.
CAME propose notamment des motorisations enterrées dans sa gamme Frog, avec des modèles disponibles en 24 V pour une meilleure sécurité électrique et une compatibilité avec les alimentations solaires. Le moteur enterré CAME Frog A24 est une référence appréciée pour sa robustesse et sa facilité de réglage. FAAC, de son côté, est reconnu pour ses automatismes enterrés haute performance, avec des motorisations adaptées aux portails lourds et aux usages fréquents. Le moteur enterré FAAC 770 en 24 V illustre bien cette gamme, avec une conception robuste pensée pour les environnements exigeants. BFT propose quant à lui des solutions enterrées comme le modèle Sub, disponible en version gauche ou droite, adapté à des portails battants de dimensions courantes.
Tous ces automatismes doivent être conformes à la norme EN 13241 et à la Directive Machines 2006/42/CE, qui encadrent la sécurité des portails motorisés. Cette conformité implique notamment l’intégration de dispositifs de sécurité tels que les photocellules, les bords sensibles ou les fins de course correctement paramétrés. Les Fermetures Françaises veille à proposer uniquement des produits certifiés, accompagnés de leur documentation technique complète.
Entretien d’une motorisation de portail battant enterrée
L’un des avantages souvent mis en avant par les professionnels est la faible contrainte d’entretien de la motorisation enterrée. Les organes mécaniques étant protégés dans le caisson, ils sont naturellement à l’abri de la poussière, des chocs accidentels et des tentatives de manipulation. Les pannes sont statistiquement moins fréquentes que sur une motorisation en applique exposée aux éléments.
Cela dit, quelques vérifications périodiques restent nécessaires pour garantir la longévité de l’installation. Il convient notamment de contrôler l’étanchéité du caisson et l’efficacité du système d’évacuation des eaux, surtout après des périodes de fortes pluies ou de gel. Le bon fonctionnement des fins de course doit également être vérifié une à deux fois par an, de même que l’état des câbles de raccordement et des accessoires de sécurité comme les photocellules. En cas d’anomalie, l’accès au moteur nécessite de retirer le couvercle du caisson, ce qui est plus contraignant que sur une motorisation à bras articulé, mais reste accessible pour un technicien expérimenté.
Choisir votre kit de motorisation portail battant enterrée
La motorisation portail battant enterrée est la solution la plus aboutie pour allier confort d’usage, esthétique soignée et durabilité mécanique. Son installation demande un investissement plus important, tant en termes de budget que de travaux préparatoires, mais elle offre en retour un rendu visuel sans équivalent et une longévité supérieure aux motorisations en applique.
Elle convient idéalement aux projets de portails neufs, aux rénovations premium et aux propriétaires qui souhaitent un automatisme discret, robuste et conforme aux normes en vigueur. Les Fermetures Françaises vous accompagne dans le choix de votre kit de motorisation portail battant enterrée, avec un catalogue multi-marque incluant CAME, FAAC et BFT, et une documentation technique complète pour faciliter votre décision.
FAQ
Peut-on installer soi-même une motorisation enterrée pour portail battant ?
Techniquement, un bricoleur expérimenté peut réaliser les travaux de terrassement et de pose des caissons, mais le raccordement électrique en 220 V et le réglage des fins de course requièrent des compétences spécifiques. Pour garantir la conformité à la norme EN 13241 et à la Directive Machines 2006/42/CE, il est fortement conseillé de faire appel à un installateur qualifié, au moins pour la partie électrique et la mise en service.
Quelle est la durée de vie d’une motorisation de portail battant enterrée ?
Les motorisations enterrées de qualité, notamment celles des marques CAME, FAAC et BFT, sont conçues pour durer plusieurs dizaines d’années lorsqu’elles sont correctement installées et entretenues. La protection mécanique assurée par le caisson de fondation limite considérablement l’usure prématurée des composants.
La motorisation enterrée est-elle compatible avec la domotique et les systèmes connectés ?
Oui. La plupart des motorisations enterrées actuelles sont compatibles avec des modules de connectivité permettant le pilotage via smartphone, l’intégration à une centrale domotique ou la gestion à distance via une application dédiée. Il convient de vérifier la compatibilité du kit choisi avec les protocoles de votre installation domotique existante.
Faut-il un permis de construire pour installer une motorisation enterrée ?
La motorisation d’un portail battant existant ne nécessite généralement pas de permis de construire en France. En revanche, si l’installation d’un nouveau portail accompagne la motorisation, une déclaration préalable de travaux peut être requise selon les règles d’urbanisme locales. Il est conseillé de se renseigner auprès de votre mairie avant de débuter les travaux.
Quels accessoires de sécurité sont obligatoires avec une motorisation enterrée ?
La réglementation française, en application de la norme EN 13241 et de la Directive Machines 2006/42/CE, impose l’installation de dispositifs de sécurité sur tout portail motorisé. Les photocellules de détection d’obstacles sont le minimum requis. Selon la configuration du portail et son usage, des bords sensibles, un feu clignotant signalant le mouvement du portail, et un dispositif de déverrouillage manuel en cas de coupure de courant peuvent également être nécessaires.
