Motoriser un portail battant est aujourd’hui à la portée de nombreux propriétaires, à condition de choisir la technologie adaptée à sa configuration. Parmi les solutions disponibles, le moteur portail battant bras articulé se distingue par sa souplesse de pose et sa compatibilité avec des situations variées, notamment en rénovation.
Ce système reproduit fidèlement le mouvement naturel d’ouverture d’un vantail, sans exercer de contrainte excessive sur la structure du portail ni sur les piliers. Avant de vous lancer, il est utile de comprendre précisément son fonctionnement, ses avantages réels et les cas où d’autres technologies seraient plus adaptées.
Moteur portail battant bras articulé | Guide 2026
Temps de lecture : ~9 min
- Résumé en bref
- Principe de fonctionnement d’un moteur portail battant bras articulé
- Bras articulé vs vérin : quel système choisir ?
- Avantages concrets du moteur à bras articulé
- Limites à connaître avant d’opter pour un bras articulé
- Comment installer un moteur de portail battant à bras articulé
- Budget et marques à connaître en 2026
- Choisir votre kit de motorisation à bras articulé
- FAQ
Résumé en bref
- Principe de fonctionnement : le bras articulé entraîne chaque vantail en mouvement circulaire, à la manière d’une ouverture manuelle.
- Bras articulé vs vérin : deux technologies complémentaires, chacune adaptée à un profil de portail différent.
- Cas d’usage : idéal pour les portails en bois, en PVC, les piliers anciens ou irréguliers, et les projets de rénovation.
- Installation : une pose accessible aux bricoleurs expérimentés, à condition de respecter les règles électriques en vigueur.
- Budget : comptez entre 350 et 700 euros pour un kit complet, hors main-d’œuvre.
- Sécurité et accessoires : cellules photoélectriques, feu clignotant et protection électrique différentielle sont indispensables.
Principe de fonctionnement d’un moteur portail battant bras articulé

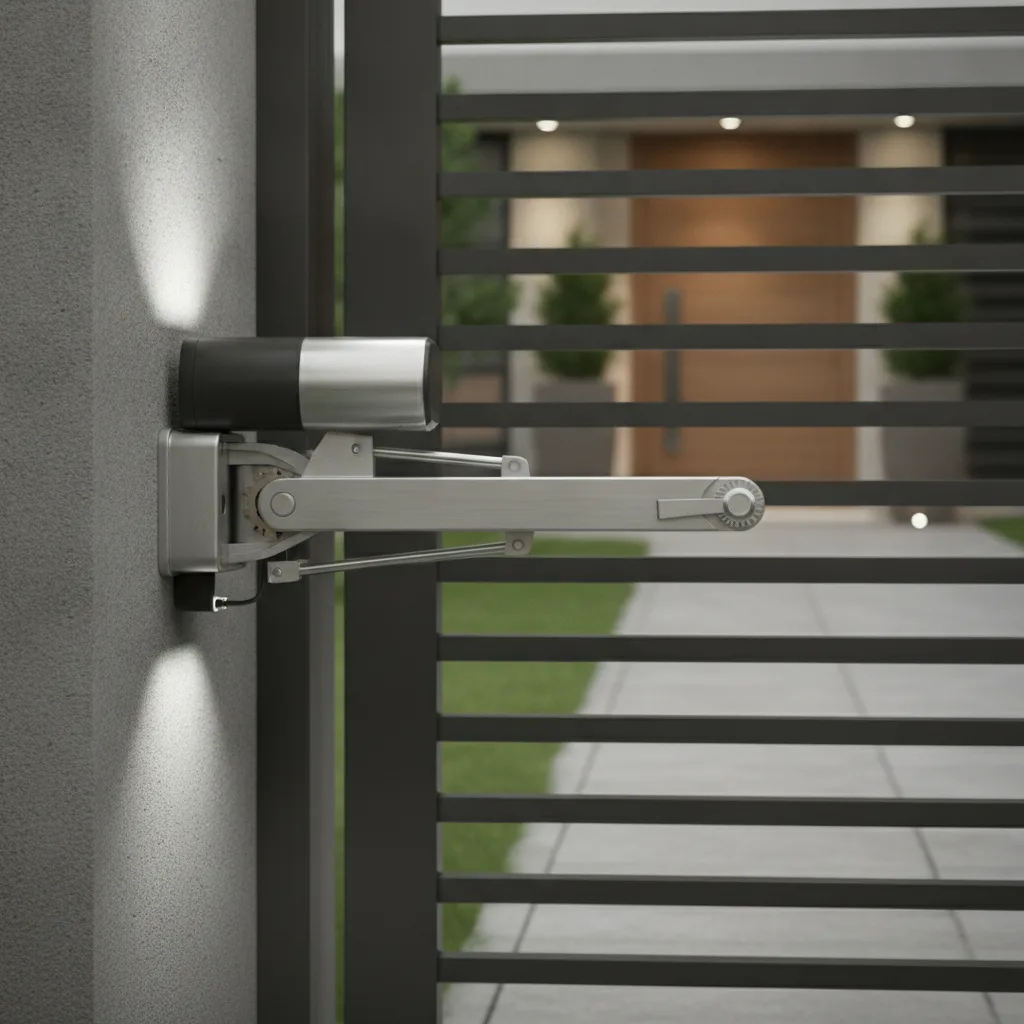

Un moteur à bras articulé est composé de deux motoréducteurs, chacun fixé sur un pilier du portail. Chaque motoréducteur est relié à un vantail par un ensemble mécanique constitué d’un bras arrière, d’un bras avant et d’une patte de liaison vissée sur le battant. Lorsque le moteur s’active, il entraîne le bras dans un mouvement circulaire qui pousse ou tire le vantail, reproduisant exactement le geste d’une ouverture à la main.
Ce principe de mouvement circulaire est fondamentalement différent de celui d’un vérin, qui exerce une poussée linéaire directe sur le vantail. Le bras articulé agit de manière plus progressive et plus douce, ce qui réduit les contraintes mécaniques sur les charnières et la structure du portail. La centrale de commande, intégrée dans l’un des deux moteurs ou dans un boîtier séparé, gère les fins de course, les temporisations et la synchronisation des deux vantaux.
Bon à savoir : dans un kit double bras articulés, les deux moteurs sont reliés entre eux par un câble de synchronisation. Un seul moteur contient la carte électronique principale, l’autre est dit « esclave ». Cette configuration simplifie le câblage et garantit une ouverture parfaitement symétrique des deux vantaux.
En résumé sur le fonctionnement
En pratique, le bras articulé reproduit le geste manuel d’ouverture, limite les contraintes sur les gonds et les piliers, et la centrale électronique coordonne l’ensemble pour assurer une manœuvre fluide et synchronisée des deux vantaux.
Bras articulé vs vérin : quel système choisir pour votre portail battant ?
Le choix entre un moteur à bras articulé et un vérin électrique dépend avant tout de la configuration de votre portail et de vos piliers. Les deux technologies sont fiables, mais elles ne s’adressent pas aux mêmes situations. Le tableau suivant résume les différences essentielles entre bras articulés et vérins à connaître avant de faire votre choix.
| Critère | Bras articulé | Vérin électrique |
|---|---|---|
| Principe de mouvement | Circulaire, progressif | Linéaire, direct |
| Portails compatibles | Bois, PVC, aluminium classique, légers à moyens | Acier, aluminium soudé, portails lourds |
| Tolérance aux piliers irréguliers | Très bonne | Limitée, exige un alignement précis |
| Esthétique | Bras apparents, plus encombrant | Plus discret, compact |
| Facilité de pose en rénovation | Élevée | Moyenne à bonne selon la configuration |
| Prix moyen du kit (hors pose) | 350 à 700 euros | Souvent légèrement inférieur |
| Environnement recommandé | Rénovation, piliers anciens, portails légers | Construction neuve, portails robustes |
En rénovation, sur des piliers en pierre, en brique ancienne ou présentant des irrégularités de surface, le bras articulé est clairement la solution à privilégier. Sa platine de fixation tolère des écarts de planéité que le vérin, plus exigeant sur l’alignement, ne pourrait pas absorber sans risque de déformation ou de blocage.
Avantages concrets du moteur à bras articulé pour portail battant
La motorisation portail battant bras articulé présente plusieurs atouts qui expliquent sa popularité dans le secteur résidentiel. Le premier est sa capacité à s’adapter à des configurations variées sans nécessiter de travaux de maçonnerie importants. Là où un moteur enterré impose de creuser une fosse au pied de chaque pilier, le bras articulé se fixe en surface, directement sur le pilier existant, à l’aide d’une platine boulonnée ou chevillée.
Le mouvement circulaire qu’il génère est également plus doux pour la structure du portail. Un portail en bois ou en PVC renforcé, dont les montants sont moins rigides qu’un portail en acier soudé, supporte beaucoup mieux la traction progressive d’un bras que la poussée franche d’un vérin. Certains kits de qualité atteignent des capacités de charge cumulées allant jusqu’à 500 kilogrammes pour un ensemble double vantail, ce qui couvre la grande majorité des portails résidentiels.
Enfin, la connectivité smartphone est désormais disponible sur de nombreux modèles du marché. Des kits comme l’Avidsen Orane Connect ou le Somfy Evolvia Star intègrent des modules de pilotage à distance, permettant d’ouvrir ou de fermer le portail depuis une application mobile, de programmer des plages horaires et de recevoir des notifications en cas de manœuvre.
Limites à connaître avant d’opter pour un bras articulé
Le moteur bras articulé portail n’est pas exempt de contraintes. La principale est l’encombrement latéral qu’il génère de chaque côté du portail. Pour que le bras puisse décrire son arc de cercle complet lors de l’ouverture, il faut disposer d’un dégagement suffisant entre le pilier et tout obstacle fixe, qu’il s’agisse d’un mur de clôture, d’une haie ou d’un pilastre saillant. On parle ici de l’écoinçon, c’est-à-dire de l’espace libre disponible entre le pilier et la maçonnerie adjacente. Si cet espace est insuffisant, le bras articulé ne peut pas fonctionner correctement et il faudra envisager un vérin ou une motorisation enterrée.
L’aspect visuel est également un point à considérer. Les bras restent visibles sur le pilier et sur le vantail, ce qui peut ne pas convenir à tous les styles architecturaux. Certains propriétaires préfèrent la discrétion d’un vérin encastré ou d’un moteur enterré pour des portails design ou contemporains. Enfin, le prix d’un kit à bras articulés est généralement légèrement supérieur à celui d’un kit à vérins d’entrée de gamme, même si cet écart se justifie par une meilleure tolérance de pose et une durée de vie souvent plus longue dans les configurations difficiles.
À retenir : avant d’acheter un kit motorisation bras articulé portail battant, mesurez systématiquement l’écoinçon disponible de chaque côté du portail. La plupart des fabricants indiquent dans leur notice la valeur minimale requise, généralement comprise entre 15 et 25 centimètres selon le modèle.
Les points à vérifier avant l’installation
Avant de valider votre choix, mesurez précisément l’écoinçon, analysez l’esthétique souhaitée pour votre portail et comparez le coût du bras articulé avec celui d’un vérin ou d’une motorisation enterrée afin de sélectionner la solution la plus pertinente pour votre configuration.
Comment installer un moteur de portail battant à bras articulé
L’installation d’un kit motorisation bras articulé portail battant est accessible à un bricoleur intermédiaire à avancé, à condition de respecter scrupuleusement les consignes électriques et mécaniques. Voici les grandes étapes à suivre.

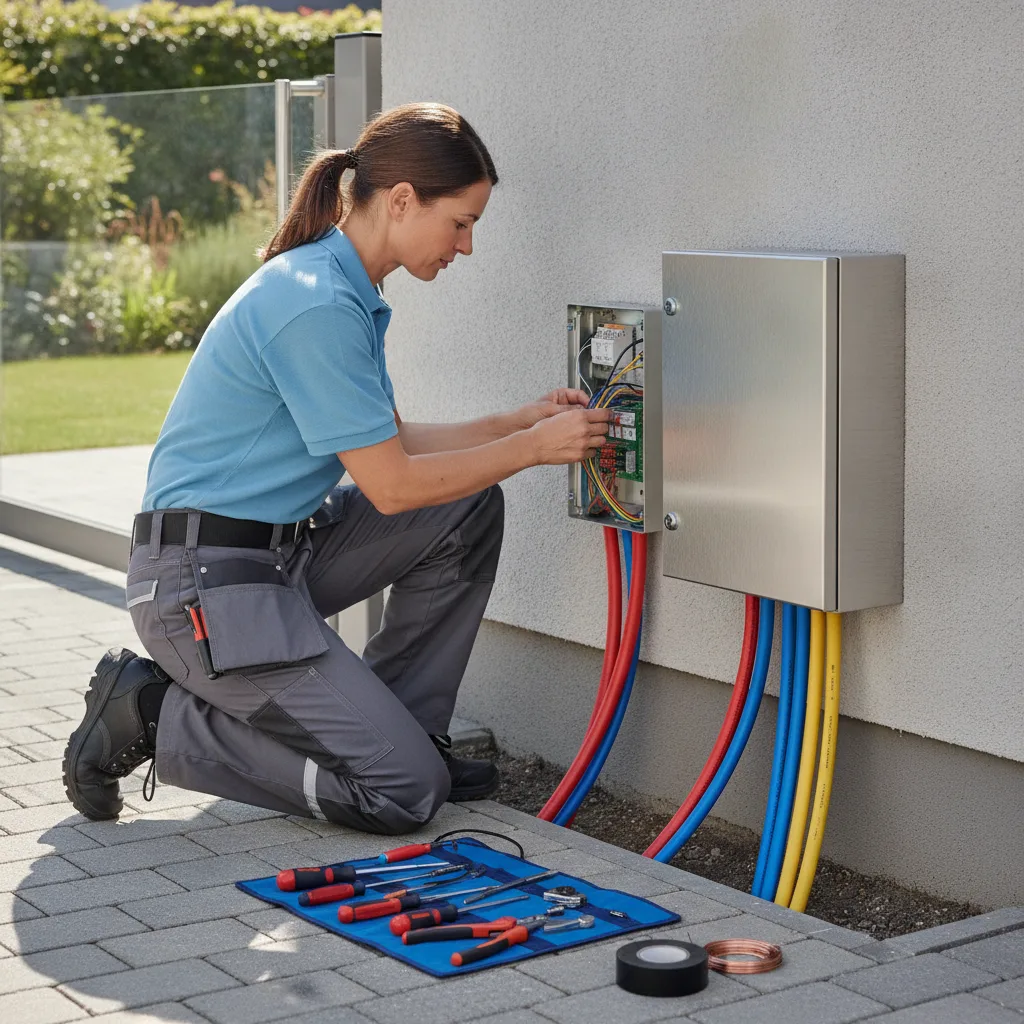

Étape 1 — Préparer l’alimentation électrique
Il faut créer une ligne dédiée depuis le tableau électrique, protégée par un disjoncteur différentiel 30 mA, conformément à la norme NF C 15-100. Les câbles sont acheminés jusqu’à l’emplacement des moteurs dans une gaine électrique, enterrée si le parcours traverse la voie de circulation, à une profondeur suffisante pour éviter tout endommagement.
Étape 2 — Fixer les platines de moteur sur les piliers
Utilisez le gabarit de pose fourni par le fabricant pour positionner les trous de perçage avec précision. Vérifiez l’horizontalité à l’aide d’un niveau à bulle, percez et chevillez solidement dans la maçonnerie. La solidité de cette fixation conditionne la durabilité de toute l’installation.
Étape 3 — Assembler et régler les bras articulés
Le bras arrière se fixe sur l’axe de sortie du moteur, le bras avant se relie à la patte de liaison vissée sur le vantail. Les deux bras doivent être parfaitement horizontaux lorsque le portail est fermé. Respectez les distances indiquées dans la notice, car un mauvais positionnement de la patte de liaison entraîne une ouverture incomplète ou un forçage en fin de course.
Étape 4 — Poser les accessoires de sécurité
Les cellules photoélectriques BFT doivent être placées de part et d’autre de l’ouverture pour détecter tout obstacle lors d’une manœuvre. Le feu clignotant signale les mouvements du portail aux piétons et aux véhicules. Ces équipements ne sont pas optionnels : ils sont imposés par la réglementation pour les portails automatiques à usage résidentiel.
Étape 5 — Branchements, programmation et mise en service
Procédez aux branchements électriques selon le schéma de câblage fourni, programmez les fins de course et les débattements, puis enregistrez les télécommandes. Effectuez plusieurs cycles d’ouverture et de fermeture en surveillant le bon fonctionnement des sécurités avant de valider la mise en service.
Budget et marques à connaître en 2026
Pour un kit motorisation bras articulé portail battant complet, incluant les deux moteurs, les bras, les télécommandes et les accessoires de sécurité de base, les tarifs se situent généralement entre 350 et 700 euros selon la marque, la puissance et les fonctions connectées intégrées. Ce budget est à comparer avec le coût d’une pose par un professionnel, qui varie selon la longueur du câblage à réaliser et les éventuels travaux de maçonnerie complémentaires.
Parmi les marques présentes sur le marché français en 2026 :
Somfy Evolvia Star est reconnu pour sa fiabilité et son kit complet incluant les accessoires de sécurité. Avidsen Orane Connect propose une large compatibilité et des options de pilotage smartphone accessibles. Des marques comme CO-Z proposent des kits double bras adaptés aux portails de plus grande dimension.
Les Fermetures Françaises proposent également des motorisations à bras articulés signées CAME, FAAC, BFT et NICE, avec stock disponible et documentation technique complète pour les installateurs professionnels comme pour les particuliers autonomes.
Choisir votre kit de motorisation à bras articulé
Le moteur portail battant bras articulé est une solution polyvalente, particulièrement bien adaptée aux projets de rénovation, aux portails en bois ou en PVC, et aux configurations avec des piliers anciens ou irréguliers. Sa pose tolérante, son mouvement progressif et sa compatibilité avec les systèmes connectés en font un choix pertinent pour la majorité des maisons individuelles en France.
Fort de ces atouts, le choix d’un équipement de qualité s’impose pour garantir la durabilité et la performance de votre installation. Si vous recherchez une solution concrète et éprouvée, le Kit CAME FERNI U1274 en 230V représente une option de premier ordre. Conçu spécifiquement pour les portails double battant, ce kit complet, intégrant des unités motrices discrètes et un boîtier de commande central, est proposé au prix de 2459,42€. Il vous offre ainsi l’assurance d’une automatisation fiable et esthétique, en parfaite adéquation avec les exigences modernes.
Kit CAME FERNI U1274 en 230V (2459,42€)
Il convient néanmoins de vérifier l’écoinçon disponible avant tout achat, et de ne pas faire l’impasse sur les accessoires de sécurité réglementaires. Pour compléter votre installation, vous pouvez également envisager l’ajout d’un visiophone connecté ou d’un digicode raccordé sur la centrale de commande du moteur. Pour les portails très lourds ou les installations neuves sur maçonnerie parfaitement alignée, un vérin électrique ou une motorisation enterrée mérite d’être envisagé en complément de comparaison.
En résumé : moteur portail battant bras articulé ou autre solution ?
Le moteur portail battant bras articulé convient tout particulièrement aux portails résidentiels légers à moyens, aux projets de rénovation et aux maçonneries irrégulières, où sa pose tolérante et son mouvement progressif préservent la structure existante.
Si votre portail est très lourd ou que votre chantier est entièrement neuf avec des piliers parfaitement alignés, conservez toutefois l’option d’un vérin ou d’une motorisation enterrée dans votre comparaison afin de retenir la solution la plus durable et la plus esthétique pour votre propriété.
Points clés à retenir
Choisissez un moteur portail battant bras articulé si vous recherchez une motorisation adaptable, douce pour le portail et facilement intégrable à des accessoires connectés, tout en respectant les contraintes de sécurité et les spécificités de votre installation.
FAQ
Un moteur à bras articulé peut-il motoriser un portail battant avec un seul vantail ?
Oui, certains fabricants proposent des kits mono-vantail avec un seul moteur à bras articulé. Cette configuration est adaptée aux portails piétons larges ou aux entrées asymétriques. Il faut simplement s’assurer que le moteur choisi est dimensionné pour le poids et la largeur du vantail concerné.
Faut-il un électricien pour installer un moteur de portail battant à bras articulé ?
La partie mécanique est accessible à un bricoleur expérimenté. En revanche, la création d’une ligne électrique dédiée depuis le tableau, avec protection différentielle 30 mA conformément à la norme NF C 15-100, nécessite les compétences d’un électricien qualifié si vous n’êtes pas habilité à réaliser ce type de travaux.
Quelle est la durée de vie moyenne d’un moteur à bras articulé pour portail battant ?
Les fabricants sérieux indiquent généralement une durée de vie de plusieurs centaines de milliers de cycles pour leurs motoréducteurs. En usage résidentiel standard, soit environ 10 à 15 ouvertures par jour, un kit de qualité peut fonctionner sans défaillance pendant 10 à 15 ans, à condition d’entretenir régulièrement les articulations et de vérifier périodiquement l’état des fixations.
Le bras articulé est-il compatible avec un système domotique existant ?
De nombreux kits récents intègrent des protocoles radio compatibles avec les principales plateformes domotiques du marché. Certains modèles communiquent via des modules io-homecontrol ou Z-Wave. Il est conseillé de vérifier la compatibilité avec votre centrale domotique avant l’achat, en consultant la fiche technique du kit.
Peut-on ajouter un digicode ou un visiophone à une motorisation à bras articulé ?
Oui, la motorisation à bras articulé est parfaitement compatible avec l’ajout d’un digicode, d’un interphone audio ou d’un visiophone connecté. Ces accessoires se raccordent sur la centrale de commande du moteur via une entrée dédiée. Les Fermetures Françaises proposent notamment des visiophones connectés EZVIZ et des digicodes CDVI adaptés à ce type d’installation.
