Identifier la référence pièce détachée moteur portail
Une carte électronique grillée, un condensateur fatigué ou un fin de course cassé ne justifient pas toujours le remplacement complet d’une motorisation. Encore faut-il commander le bon composant, car une même marque décline souvent plusieurs générations de moteurs dont les pièces ne sont pas interchangeables. Savoir identifier la référence d’une pièce détachée de moteur de portail est donc la première étape de tout dépannage réussi. Ce guide détaille où chercher la plaque signalétique, quelles informations relever, comment distinguer la référence du moteur de celle du composant, et comment vérifier la compatibilité avant de valider une commande.
Chez LES FERMETURES FRANCAISES, nous travaillons en multi-marque, ce qui nous permet de sécuriser ce diagnostic quelle que soit l’origine de votre installation.
Identifier la référence pièce détachée moteur portail
Temps de lecture : ~9 min
- Pourquoi la référence exacte conditionne la réussite du remplacement
- Où trouver la référence du moteur de portail ?
- Lire une plaque signalétique de motorisation de portail
- Référence du moteur et référence de la pièce, deux informations distinctes
- Identifier une pièce détachée de portail automatique sans étiquette lisible
- Vérifier la compatibilité avant de commander
- Les erreurs à éviter
- Naviguer dans notre catalogue de pièces détachées
- Aller plus loin dans l’identification de vos pièces de portail
- Questions fréquentes sur l’identification des pièces détachées
Pourquoi la référence exacte conditionne la réussite du remplacement
Les conséquences d’une mauvaise référence
Une motorisation de portail n’est pas un produit unique, c’est une famille de produits. Un même fabricant peut proposer une version 230 V et une version 24 V d’un moteur portant un nom de gamme identique, avec une carte électronique différente, un réducteur différent et parfois un capot différent. Acheter en se fiant seulement au nom de la marque reste l’erreur la plus fréquente, comme le rappellent les revendeurs spécialisés en pièces détachées. La conséquence est concrète : un retour produit, un chantier immobilisé et un portail bloqué en position ouverte ou fermée.
La référence produit joue aussi un rôle dans la conformité de l’installation. Le marquage CE et la directive Basse Tension 2014/35/UE imposent une identification claire des équipements électriques, ce qui explique la présence systématique d’une plaque signalétique sur les motorisations vendues en France. Cette plaque, notion technique normalisée au niveau international, est votre point de départ le plus fiable. Pour un gestionnaire de copropriété ou un responsable de site, elle constitue également la trace documentaire permettant de justifier qu’une pièce de rechange correspond bien à l’équipement d’origine.
Où trouver la référence du moteur de portail ?
Localiser l’étiquette de votre motorisation
La référence se trouve presque toujours sur une étiquette collée sur le corps du moteur ou sous son capot. Selon les fabricants, elle apparaît sous des appellations variées :
- Modèle, model, référence, ref
- Type, code, PN
- Numéro de produit
- Numéro de série
Chez Avidsen par exemple, la référence produit prend souvent la forme d’une série de six chiffres, visible à l’arrière du capot, sous le capot sur le bloc moteur, sur l’étiquette de la motorisation, dans la notice technique, sur le document de conformité ou encore sur la facture. Chez Nice, la plaque d’identification apposée sur le moteur donne directement le modèle, du type PP7124, information suffisante pour remonter à la bonne famille de pièces.
Sur les motorisations enterrées, l’étiquette du moteur de portail automatique est souvent recouverte de terre ou d’eau stagnante, un nettoyage doux au chiffon sec permet généralement de retrouver les inscriptions. Sur les motorisations à vérin, l’étiquette est fréquemment placée sur le fût, côté attache arrière. Sur les modèles à bras articulé, elle se situe sous le capot plastique, à proximité du bornier. Dans tous les cas, photographiez l’étiquette avant toute manipulation, une photo nette permet à notre équipe de confirmer le modèle même si les caractères s’effacent ensuite.
Important
Coupez l’alimentation électrique au disjoncteur avant de retirer un capot. Certaines motorisations conservent des éléments sous tension en 230 V, et une batterie de secours peut alimenter la centrale de commande même hors secteur.
Lire une plaque signalétique de motorisation de portail
Les informations clés à relever sur la plaque
Une plaque signalétique complète contient plus d’informations qu’il n’y paraît. Vous y trouvez le nom du fabricant, la gamme du moteur, la référence produit, la tension d’alimentation, la puissance, la date ou le lot de fabrication, le numéro de série et parfois un code barres ou un QR code renvoyant vers la fiche technique. Ce sont ces données combinées qui permettent de lever les ambiguïtés entre deux générations de motorisation. Deux moteurs visuellement identiques peuvent ainsi se différencier uniquement par leur tension, 24 V pour l’un et 230 V pour l’autre, avec des cartes électroniques totalement incompatibles.
Ainsi, une identification précise de la tension d’alimentation, comme 24V ou 230V, est primordiale pour garantir la compatibilité des pièces de rechange et éviter toute erreur coûteuse. C’est en tenant compte de ces spécificités techniques que nous sélectionnons rigoureusement les produits que nous mettons à votre disposition. À titre d’exemple, le Vérin CAME AXO AX3024 bloquant en 24 Volts, un vérin électromécanique robuste pour portail battant, répond précisément à ces critères. Son allure allongée et sa finition gris argenté, visibles sur l’image, s’accompagnent d’une performance fiable, proposé au prix de 732,67€.

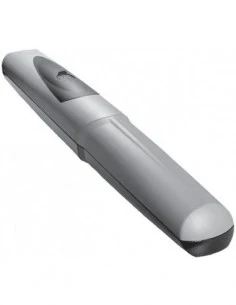

Vérin CAME AXO AX3024 bloquant en 24 Volts (732,67€)
Le numéro de série du moteur de portail mérite une attention particulière. Il ne sert pas à commander la pièce, mais il permet au service après-vente de situer l’année de production et donc la version de la carte ou du groupe réducteur monté en usine. Quand un fabricant a fait évoluer un composant en cours de vie commerciale, c’est souvent la seule information qui tranche.
Référence du moteur et référence de la pièce, deux informations distinctes
Différencier moteur complet et composant à remplacer
La confusion la plus courante consiste à croire que la référence du moteur suffit à commander un composant. Dans les faits, chaque pièce possède sa propre référence fabricant, qu’il s’agisse d’un capot, d’une plaque de fixation, d’un groupe moteur, d’un transformateur ou d’une carte électronique. La référence du moteur sert à retrouver la famille de pièces compatibles, la référence de la pièce sert à commander le composant exact. Certains catalogues affichent d’ailleurs deux numéros pour un même article, une référence vendeur et une référence fabricant, ce qui explique les écarts que vous pouvez constater d’un site à l’autre.
Le tableau ci-dessous récapitule où chercher selon le composant concerné et quelles informations relever avant de lancer votre recherche.
| Composant recherché | Où trouver la référence | Informations à relever |
|---|---|---|
| Carte électronique ou centrale de commande | Sérigraphie imprimée sur le circuit imprimé, étiquette du coffret | Nom de la carte, version, tension, nombre de borniers |
| Groupe moteur ou réducteur | Plaque signalétique du moteur, notice technique | Modèle exact, tension, monophasé ou triphasé |
| Condensateur de démarrage | Inscription sur le corps du condensateur | Valeur en microfarads, tension admissible |
| Fin de course mécanique ou magnétique | Catalogue pièces détachées de la gamme | Modèle du moteur, type de détection |
| Récepteur radio et télécommande | Étiquette au dos de la télécommande | Fréquence, technologie de codage |
| Crémaillère et accessoires coulissant | Fiche produit du fabricant | Matériau, module du pignon, longueur |
Identifier une pièce détachée de portail automatique sans étiquette lisible
Quand la plaque signalétique est absente, arrachée ou illisible, la méthode change mais reste efficace. Il faut décrire la pièce par sa fonction, son emplacement dans la motorisation, sa forme, ses dimensions, ses connecteurs, son nombre de trous de fixation, sa tension et toutes les inscriptions encore visibles, y compris celles moulées dans le plastique. Sur une carte électronique, la référence est presque toujours sérigraphiée directement sur le circuit, en petits caractères, souvent le long d’un bord. Sur un groupe réducteur, un numéro de coulée ou un marquage laser subsiste parfois sur le carter.
Malgré l’efficacité de ces méthodes d’identification par la description, trouver la référence précise d’un composant interne, tel qu’un moteur ou un réducteur, peut parfois s’avérer complexe sans plaque visible. Heureusement, certains éléments clés sont fréquemment recherchés en raison de leur rôle central et de leur usure naturelle. Si vous êtes confronté à la nécessité de remplacer le cœur de votre vérin CAME Krono, nous avons la solution adaptée. Découvrez le Groupe stator et rotor RAPIDE pour vérin CAME Krono 302 et 502, une pièce de rechange essentielle pour une réparation efficace.

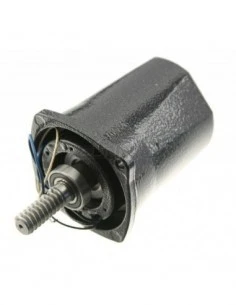

Groupe stator et rotor RAPIDE pour vérin CAME Krono 302 et 502 (249,40€)
Les documents conservés constituent la deuxième piste. La notice d’installation, le manuel d’utilisation, la facture, le bon de livraison, le document de conformité, l’emballage d’origine ou l’historique d’achat en ligne mentionnent la référence produit dans la grande majorité des cas. C’est la réponse la plus directe à la question de savoir comment identifier un moteur de portail sans notice lisible, en remontant par la trace commerciale plutôt que par le matériel.
Enfin, la photographie reste un outil de diagnostic reconnu. De nombreux revendeurs spécialisés demandent explicitement une photo de l’ensemble du moteur, une photo de la plaque signalétique et une photo de la carte de commande pour orienter vers une pièce compatible. Une image seule ne suffit pas à conclure, deux capots ou deux cartes peuvent sembler identiques tout en différant par leurs connecteurs ou leur programmation, mais elle complète utilement les informations techniques.
Vérifier la compatibilité avant de commander
Une pièce conçue pour une motorisation de portail coulissant ne convient pas nécessairement à une motorisation de portail battant, même au sein d’une gamme identique. Les fournisseurs de pièces détachées insistent sur cette vérification préalable du type de motorisation et du modèle. Avant de valider votre panier, il est donc utile de rassembler les éléments suivants et de les transmettre à votre interlocuteur.
- Marque, modèle exact et référence produit de la motorisation, ainsi que le numéro de série s’il est lisible
- Type de portail, battant ou coulissant, et type de motorisation, enterrée, à vérin, à bras articulé ou à roue
- Tension d’alimentation, 12 V, 24 V ou 230 V, et présence éventuelle d’une batterie de secours ou d’un kit solaire
- Nom de la pièce recherchée, ses dimensions, son nombre de connecteurs ou de trous de fixation
- Photo de l’ensemble du moteur, photo de la plaque signalétique, photo de la pièce démontée
- Description de la panne observée et facture ou preuve d’achat si vous les avez conservées
À retenir
La logique gagnante est toujours la même, identifier d’abord, commander ensuite. Une confirmation écrite de compatibilité avant expédition évite la quasi totalité des retours.
Les erreurs à éviter
Certaines erreurs reviennent régulièrement lors de la commande d’une pièce détachée de moteur de portail. Le tableau suivant les récapitule avec leurs conséquences.
| Erreur | Conséquence |
|---|---|
| Se fier uniquement à l’apparence de la pièce | Expose à des incompatibilités électriques invisibles à l’œil |
| Confondre le modèle du portail et celui du moteur | Le portail peut avoir été motorisé plusieurs années après sa pose, avec un équipement d’une autre marque |
| Acheter une pièce d’occasion sans comparer les références | Revient à prendre un risque sur la génération du composant |
| Remplacer une carte électronique sans chercher la cause de la panne | Une surtension, un court-circuit, un moteur bloqué ou un câblage défectueux mènent souvent à une seconde défaillance |
Naviguer dans notre catalogue de pièces détachées
Notre catalogue est organisé par marque puis par gamme de moteur, ce qui reproduit la logique des fabricants. Une fois votre modèle identifié, vous accédez directement aux composants associés depuis l’espace pièces détachées, ou depuis les pages de marque Nice, Came, Faac et Bft. Les rubriques transverses complètent la recherche, par exemple les armoires de commande et cartes électroniques, les condensateurs et relais, ou les crémaillères pour portail coulissant. La catégorie portail regroupe l’ensemble des univers liés à l’automatisme de portail, kits complets comme composants unitaires.
Pour les installateurs et les gestionnaires de parc, cette organisation par référence fabricant permet de constituer un stock tampon cohérent, cartes, condensateurs, fins de course et photocellules, sur les gammes les plus déployées. Pour un particulier, elle évite la recherche générique du type carte moteur portail, qui renvoie des dizaines de résultats sans garantie de compatibilité. Dans les deux cas, notre équipe vérifie la correspondance entre votre plaque signalétique et la pièce sélectionnée avant expédition.
Aller plus loin dans l’identification de vos pièces de portail
Identifier la bonne pièce détachée repose sur une chaîne d’informations simple : la marque, le modèle exact, la tension, la génération du produit, puis la référence propre au composant. La plaque signalétique et les documents d’origine fournissent l’essentiel, la photographie et la description technique comblent les manques quand l’étiquette a disparu. En appliquant cette méthode avant tout achat, vous remplacez un composant plutôt qu’une installation complète, en conservant la conformité de votre automatisme. Notre rôle est de valider ce diagnostic avec vous et de vous livrer une pièce prête à poser.
En résumé : identifier la bonne référence de pièce détachée de moteur de portail
En pratique, relever précisément la référence de votre motorisation et de chaque composant, vérifier la tension, le type de portail et la génération du produit, puis documenter ces éléments par des photos, factures et numéros de série permet de sécuriser chaque remplacement. En suivant cette démarche structurée, vous limitez les immobilisations de portail, maîtrisez votre budget et prolongez la durée de vie de votre installation tout en restant conforme aux exigences réglementaires.
FAQ – Questions fréquentes sur l’identification des pièces détachées
Le numéro de série suffit-il pour commander une pièce ?
Non, il sert principalement au service après-vente pour situer l’année de fabrication et la version du composant monté en usine. La commande s’effectue avec la référence fabricant de la pièce, le numéro de série venant confirmer la génération concernée.
Comment savoir si mon moteur est un modèle coulissant ou battant quand tout est démonté ?
Un moteur de coulissant possède un pignon de sortie destiné à entraîner une crémaillère, et un carter percé pour un passage vertical. Un moteur de battant se présente sous forme de vérin, de bras articulé ou de motoréducteur enterré avec un arbre de rotation.
Faut-il remplacer toute la motorisation quand une pièce est défectueuse ?
Pas nécessairement. Les condensateurs, cartes électroniques, fins de course, transformateurs et capots restent disponibles sur de nombreuses gammes, y compris anciennes. Le remplacement complet ne s’impose que si les pièces de la génération concernée ne sont plus produites.
Peut-on utiliser une carte électronique d’une autre gamme de la même marque ?
Rarement. Le câblage des borniers, la tension de sortie moteur et la logique de programmation varient d’une gamme à l’autre. Une substitution doit être validée par le fabricant ou par notre équipe technique avant montage.
Que faire si la pièce d’origine a été remplacée par un modèle universel avant mon achat du bien ?
Relevez les références visibles sur le composant installé, pas celles du moteur seul, puis transmettez une photo du câblage. Cela permet de savoir si l’installation doit être remise en configuration d’origine ou si le composant universel peut être reconduit.
Les accessoires de sécurité doivent-ils être identifiés de la même manière ?
Oui, photocellules, bords sensibles et détecteurs de véhicule possèdent leur propre référence fabricant. Leur choix dépend aussi des exigences de sécurité applicables aux portails automatiques, ce qui rend la vérification de compatibilité avec la centrale de commande indispensable.
